CLS-212

Módulo line array coaxial con DSP integrado

Recinto de 3 vías para arreglo lineal extremadamente potente y compacto. Sistema autoamplificado de 6000 W Clase-D con PFC y DSP integrado. Doble transductor coaxial de neodimio de 12” de alta potencia con dos motores coaxiales de onda plana exclusivos de 6,5” y doble diafragma.

Descripción

El recinto CLS-212 es un elemento simétrico de 3 vías con sistema coaxial autoamplificado y DSP incorporado, para arreglo lineal de alto rendimiento. Extremadamente potente y compacto, este recinto está diseñado para montajes de mediano tamaño tanto en giras como en instalaciones fijas.

Para las bajas frecuencias utiliza dos altavoces custom de 12” y baja distorsión con bobina de 4” DUO ventilada con tecnología exclusiva de enfriamiento Malt Cross, imán de neodimio con optimizado FEA, anillo de demodulación en aluminio y cono impermeable.

Para las frecuencias medias y altas, utiliza dos motores coaxiales de onda plana de 6.5” y doble diafragma muy ligeros. La tecnología de esta bobina es única, emplea un ligero cable de aluminio revestido de cobre, enrollado dentro y fuera de la parte móvil de Kapton para mejorar la disipación de calor, aumentando significativamente el rendimiento acústico y la fiabilidad del motor al mismo tiempo que minimiza la compresión de potencia. El diafragma anular más grande cubre el rango medio de frecuencia, entre 500Hz y 6.3KHz, con una respuesta suave y lineal. El diafragma anular para las frecuencias altas es ultraligero y ofrece una respuesta transitoria excepcional con una eficiencia muy alta entre 6.3KHz y 22Khz.

Con dos subsistemas en uno, cada elemento cubre un rango de frecuencia más pequeño para conseguir un mayor manejo de la potencia, alta dinámica y una distorsión extremadamente baja, ofreciendo una excelente coherencia de fase con una alineación en tiempo perfecta, sin problemas de interferencia entre múltiples fuentes. Gracias al amplio ancho de banda para medios, ampliado hasta los graves (500Hz), el CLS-212 puede ofrecer un ángulo de cobertura horizontal constante inigualable: 100º.

El amplificador clase D con 6000 W en dos canales y PFC (corrección del factor de potencia) ofrece al sistema una eficiencia excepcional con el máximo rendimiento al tiempo que reduce significativamente el consumo de energía. Con sus protecciones térmicas, contra sobrecargas y frente cortocircuitos, este módulo del sistema ofrece un rendimiento sónico prístino, inalterado de su pureza original. Todo ello, unido a nuestra nueva generación de procesadores de 64 bits / 96KHz, hace que la electrónica del sistema esté garantizada aún más, no solo por la máxima protección sino también por el mejor rendimiento sonoro.

Nuestro sistema DSP es un diseño propio del equipo de ingenieros de Lynx Pro Audio, y ofrece los avances más recientes en el procesamiento digital, como los filtros FIR, que ofrecen una respuesta de frecuencia y fase lineal. Los últimos conversores AD / DA de 32 bits / 96KHZ hacen del sistema uno de los equipos line array más avanzados e innovadores del mercado, lo que se traduce en una calidad de sonido superior.

Una pantalla IPS de 2,8″ sirve de interfaz con el usuario. Esta pantalla se encuentra en el panel trasero del recinto y dispone de un práctico control de joystick multifunción que permite al usuario controlar, seleccionar y /o ajustar diferentes parámetros como ganancia, retardo, EQ de entrada y pre-ajustes del recinto (consulte el manual del usuario). Dos puertos Ethernet permiten controlar el sistema con la plataforma OCS para facilitar la alineación del array, su monitoreo y procesamiento que, junto con el nuevo software de predicción Rainbow 3D, ofrece una herramienta de diseño completa para el sistema.

El recinto está hecho de madera contrachapada de abedul de primera calidad, terminada con un revestimiento de poliurea para ofrecer una mayor durabilidad y protección contra la intemperie. Hay disponible una serie de accesorios especialmente diseñados para este recinto y su sistema de volado con 3 puntos incluye 2 pletinas delanteras elevables automáticamente así como 1 punto trasero en el centro que permiten volar hasta 16 recintos CLS-212 en un solo array. El sistema también puede ser montado y angulado en posición de reposo, lo que permite facilitar enormemente su configuración sin necesidad de tener que levantar cada recinto individualmente.

Características clave

 Extraordinaria relación tamaño-potencia

• Dos motores coaxiales de onda plana de 6.5” y doble diafragma

• Perfecto acoplamiento acústico de cada elemento para crear una fuente lineal virtualmente continua con una excelente coherencia de fase

 Ancho de banda extendido (60 Hz – 22 KHz)

Procesamiento digital integrado (64 bit / 96 KHz) con filtros FIR de fase lineal

• Alineación de tiempo perfecta que evita problemas de interferencia de múltiples fuentes

 Construido con contraplacado marino de madera de abedul y con revestimiento de poliurea

• Pantalla IPS de 2.8″ con control de joystick multifunción

Pincha aquí para ver la configuración del DSP

N

Adaptado para:

→  Touring e instalaciones fijas
→  Estadios deportivos
→  Lugares de culto
→  Instalación en bares y discotecas
→  Teatros
→  Salas de concierto y auditorios

Datos técnicos



Componentes
LF: dos altavoces custom de 12” y baja distorsión con bobina de 4” DUO ventilada con tecnología exclusiva de enfriamiento Malt Cross, imán de neodimio con optimizado FEA, anillo de demodulación en aluminio y cono impermeable
MF/HF: utiliza dos motores coaxiales de onda plana de 6,5” y doble diafragma muy ligeros.

-MF: bobina de 3.5″ (90 mm), 150 W (AES)
-HF:  bobina de 1.5″ (44.4 mm), 80 W (AES)

Rango de frecuencia 60 Hz – 22 KHz -6dB)
Cobertura horizontal
100º
Cobertura vertical Elemento individual 10º
Max SPL / Pico
142 dB / 148 dB
Amplificador de potencia 6000 W Clase D fuente de alimentación conmutada y PFC
Amplificador LF: 1 x 3000W
Amplificador MF/ HF: 1 x 3000W
DSP
Procesador interno DSPB-FL Lynx.
96 KHz / 64 bit precisión doble equipada con filtros FIR de fase lineal.
Conversores AD/DA de alto rendimiento 32 bit 96 KHz  120 dB
Divisor de frecuencia Digital: filtros FIR 550 Hz
Pasivo: 6.3 KHz
Control
Interfaz de control de usuario con pantalla IPS de 2.8″ con control de joystick multifunción
Comunicación USB (DSP programming)
Ethernet de doble puerto, Online Control System
Entrada AC
XLR audio analógico
AES/EBU audio digital
Voltaje nominal 100 – 240V AC @ 50-60 Hz
Voltaje de funcionamiento
85 – 264V AC
Conectores AC 16A Neutrik powerCON TRUE1 TOP con salida looping
Acabado
Recubrimiento de poliurea
Material 15 mm contraplacado marino de abedul

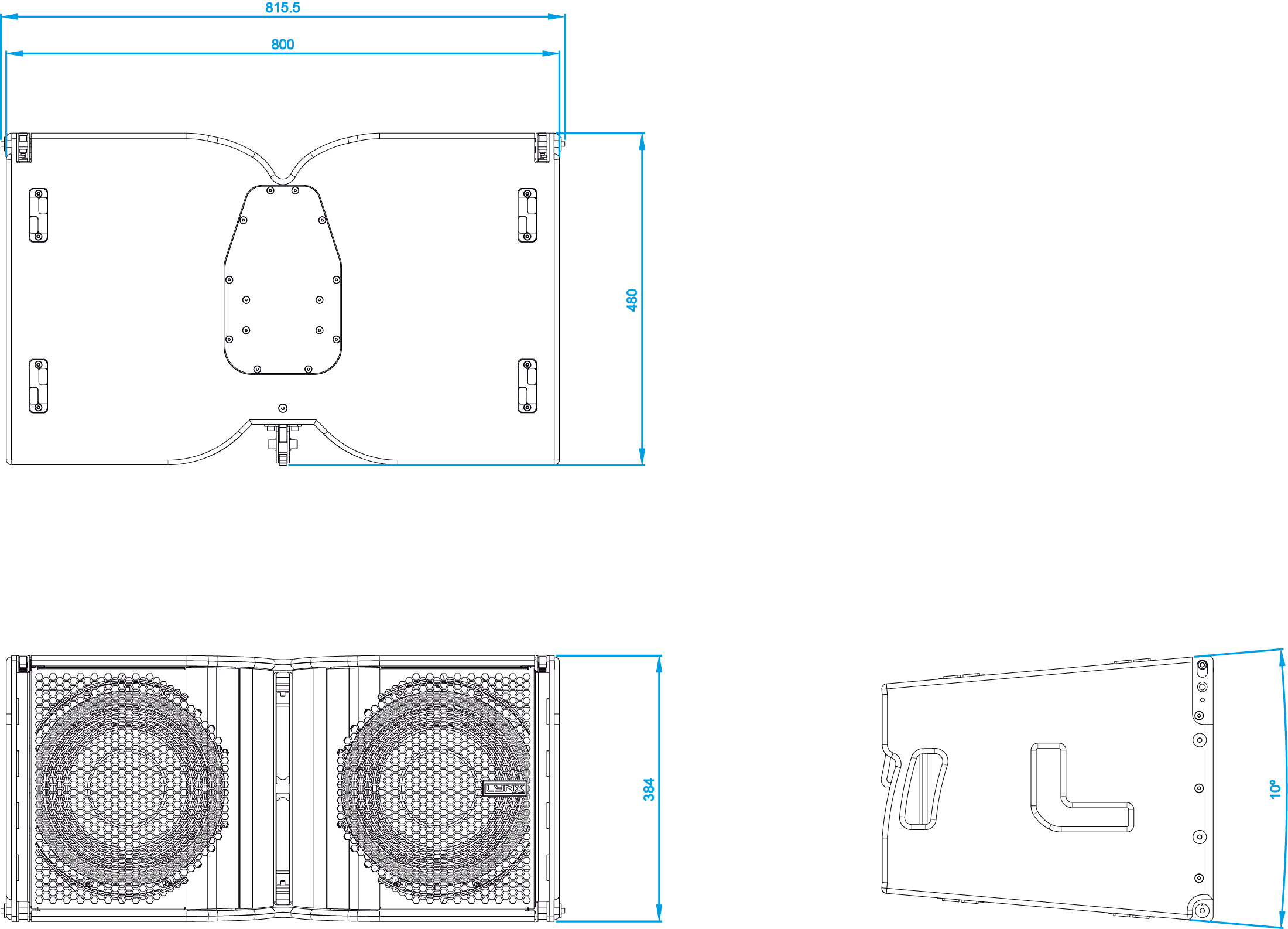

Dimensiones
384 x 800 x 480 mm (Al x An x P) / con pines 815.5 mm (An)
Peso 47 Kg
Ajuste de la angulación entre recintos
0º a 10º en incrementos de un grado

 Configuración del DSP

Configuración del panel DSP

En la parte posterior del recinto encontrarás el área de control digital. Con el pequeño joystick que se encuentra debajo de la pantalla podrás configurar las opciones de ajuste básicas del DSP interno.

Mueve el joystick para seleccionar los iconos a la izquierda de la pantalla. Puedes entrar a cada una de las siguientes funciones: Pantalla principal, ajustes, carpeta, configuración e información. Recuerda que debes aplicar la configuración deseada en cada recinto y que la pantalla necesita electricidad para funcionar.

La pantalla se apagará automáticamente si no se hace ningún cambio o movimiento después de unos segundos para evitar el uso de luz en situaciones en las que no se requiera. Para reactivar la pantalla simplemente presiona el joystick.

Las pantallas que mostramos a continuación son un ejemplo y pueden variar ligeramente entre modelos.

Panel de configuración:

PANTALLA PRINCIPAL

En la pantalla principal verás la entrada (input) y la salida (output) del recinto:

Input: Puedes ver un vúmetro con el nivel de entrada y señal clip.

Output: Se encuentra un vúmetro con el nivel de salida (0 dBu es el nivel máximo del amplificador). Puedes comprobar el compresor y controlar la actividad dinámica.

AJUSTES

Este panel permite cambiar la ganancia, la polaridad, poner el mute y cambiar el delay para las entradas.

Además, tiene la posibilidad de poner un high pass al que se le puede cambiar el tipo de filtro, frecuencia y orden.

CARPETA

Esta pantalla muestra el nombre del preset y su descripción. Usando el joystick puedes cambiar el preset.

CONFIGURACIÓN

Esta pantalla sirve para configurar Ethernet. Puedes elegir automático o manual.

También puedes configurar el protector de pantalla.

Aquí también se encuentra la selección de entrada. Puedes elegir entre analógica o AES3 para el canal 1 o el canal 2.

INFORMACIÓN

La última pantalla muestra información general sobre los componentes del recinto.

Aquí encontrarás el modelo del recinto, su número de serie, las versiones de hardware y firmware del DSP, el modelo del módulo de amplificación con su versión de hardware, y el estado del acelerómetro.



Consulta el siguiente TUTORIAL para entender el funcionamiento:



Configuración del panel DSP

En la parte posterior del recinto encontrarás el área de control digital. Con el pequeño joystick que se encuentra debajo de la pantalla podrás configurar las opciones de ajuste básicas del DSP interno.

Mueve el joystick para seleccionar los iconos a la izquierda de la pantalla. Puedes entrar a cada una de las siguientes funciones: Pantalla principal, ajustes, carpeta, configuración e información. Recuerda que debes aplicar la configuración deseada en cada recinto y que la pantalla necesita electricidad para funcionar.

La pantalla se apagará automáticamente si no se hace ningún cambio o movimiento después de unos segundos para evitar el uso de luz en situaciones en las que no se requiera. Para reactivar la pantalla simplemente presiona el joystick.

Las pantallas que mostramos a continuación son un ejemplo y pueden variar ligeramente entre modelos.

PANTALLA PRINCIPAL

En la pantalla principal verás la entrada (input) y la salida (output) del recinto:

Input: Puedes ver un vúmetro con el nivel de entrada y señal clip.

Output: Se encuentra un vúmetro con el nivel de salida (0 dBu es el nivel máximo del amplificador). Puedes comprobar el compresor y controlar la actividad dinámica.

AJUSTES

Este panel permite cambiar la ganancia, la polaridad, poner el mute y cambiar el delay para las entradas.

Además, tiene la posibilidad de poner un high pass al que se le puede cambiar el tipo de filtro, frecuencia y orden.

CARPETA:

Esta pantalla muestra el nombre del preset y su descripción.

Usando el joystick puedes cambiar el preset.

CONFIGURACIÓN:

Esta pantalla sirve para configurar Ethernet. Puedes elegir automático o manual.

También puedes configurar el protector de pantalla.

Aquí también se encuentra la selección de entrada. Puedes elegir entre analógica o AES3 para el canal 1 o el canal 2.

INFORMACIÓN:

La última pantalla muestra información general sobre los componentes del recinto.

Aquí encontrarás el modelo del recinto, su número de serie, las versiones de hardware y firmware del DSP, el modelo del módulo de amplificación con su versión de hardware, y el estado del acelerómetro.

Consulta el siguiente TUTORIAL para entender el funcionamiento:



Otras características

Hardware para CLS-212
Enclousure-v12



Recinto

El recinto CLS-212 está fabricado con contraplacado marino de abedul de 11 capas (15 mm de espesor). Acabado con recubrimiento de poliurea.

Diseño interno

La estructura interna del recinto está reforzada para alargar su longevidad y todas las piezas están ensambladas en insertos de metal con tornillos métricos. Los módulos de amplificación y DSP están alojados en una cámara separada de los drivers.

Panel trasero

El panel trasero de acero contiene todas las conexiones y aloja los módulos de amplificación y DSP, es fácilmente accesible y los aloja por separado de los drivers lo que brinda una mayor eficiencia y fiabilidad.

Reja

El recinto CLS-212 cuenta con dos robustas rejillas frontales de alta resistencia con un filtro textil antipolvo para proteger los altavoces.

Asas

Cuenta con cuatro asas ergonómicas, dos a cada lado del recinto, con firme agarre interno, que facilitan el transporte, posicionamiento y carga de los recintos.

Dos de las asas se encuentran en la parte trasera y otras dos con forma de L se encuentran a los lados del recinto.

Rigging

El sistema de volado con 3 puntos incluye 2 levas delanteras retráctiles así como 1 punto trasero en el centro que permite volar hasta 16 recintos CLS-212 en un solo array, con ángulos de separación de entre 0º y 10º con incrementos de 1º para crear la curva deseada.

El sistema también puede ser montado y angulado en posición de reposo, lo que permite facilitar enormemente su configuración sin necesidad de tener que levantar cada recinto individualmente.

Transporte

El CLS-212 es fácil de transportar gracias a su carro de transporte dedicado. Los recintos se aseguran en 3 puntos a la plataforma y también está disponible una funda protectora de nylon para proteger el recinto y mantenerlo limpio.

Detalle del panel trasero

Pincha para agrandarlo.
