GXR-D18A

Subgrave autoamplificado

Recinto de subgraves auto-amplificado en clase D y equipado con dos altavoces de 18″ (bobina 4″).
Sistema bi-amplificado de 3000 W controlado por DSP, ofreciendo 135 dB SPL.

Descripción



El modelo GXR-D18A es un recinto de subgraves autoamplificado diseñado para aportar niveles de presión extremos. Es el perfecto complemento de las unidades GXR-LA210A y GXR-D15A con los que configura un sistema ideal para proyectos de instalación o montajes de directo donde se requiera un sistema line array compacto que aporte grandísimos niveles de presión en las bajas frecuencias.

El recinto monta dos altavoces de 18” y está bi-amplificado con un total de 3000 W en clase D, con fuente de alimentación conmutada y procesador DSP integrado. Este sistema puede controlarse online en tiempo real.

N

Recomendado para:

→  Directo
→  Discotecas
→  Teatros
→  Lugares de culto
→  Instalaciones fijas
→  Touring

Datos técnicos

Componentes
LF: 2 x 18”, membrana 4”, grupo magnético de neodimio
Rango de frecuencia 30 Hz – 120 Hz (-10dB) procesado
Respuesta de frecuencia
35 Hz – 100 Hz (± 3dB) procesado
SPL Máximo 135 dB / 141 dB pico
Cobertura
Omnidireccional
Potencia 3000 W Clase D con fuente de alimentación conmutada y PFC
Amplificador LF
1 x 3000 W
Procesado 96 KHz / 64 bit precisión doble equipada con filtros FIR de fase lineal
Control
Interfaz de control de usuario con pantalla IPS de 2.8″ y joystick multifunción
Comunicación Ethernet (OCS) y USB
Entrada Análogo / AES3 opcional
Entrada AC
90 – 264V. 50/60 Hz con PFC
Conectores AC 16A Neutrik PowerCON TRUE1 salida looping
Acabado
Recubrimiento de poliurea
Material 18 mm contraplacado marino abedul

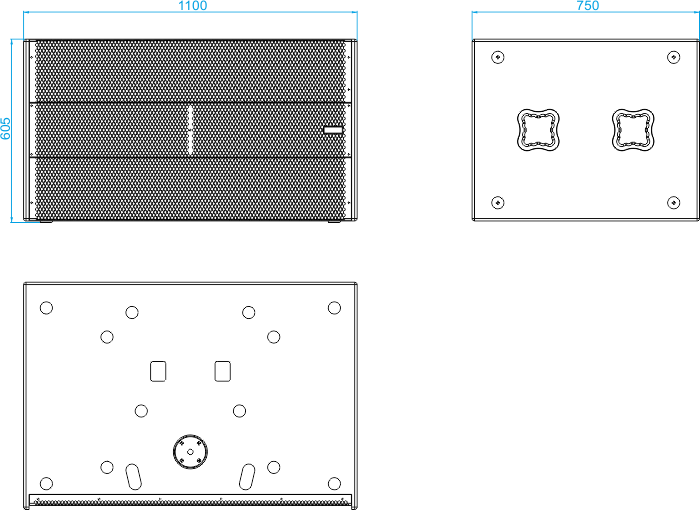

Dimensiones
605 x 1100 x 750 mm (Al x An x P)
Peso 92 Kg

 Configuración del DSP

Configuración del panel DSP

En la parte posterior del recinto encontrarás el área de control digital. Con el pequeño joystick que se encuentra debajo de la pantalla podrás configurar las opciones de ajuste básicas del DSP interno.

Mueve el joystick para seleccionar los iconos a la izquierda de la pantalla. Puedes entrar a cada una de las siguientes funciones: Pantalla principal, ajustes, carpeta, configuración e información. Recuerda que debes aplicar la configuración deseada en cada recinto y que la pantalla necesita electricidad para funcionar.

La pantalla se apagará automáticamente si no se hace ningún cambio o movimiento después de unos segundos para evitar el uso de luz en situaciones en las que no se requiera. Para reactivar la pantalla simplemente presiona el joystick.

Las pantallas que mostramos a continuación son un ejemplo y pueden variar ligeramente entre modelos.

Panel de configuración:

PANTALLA PRINCIPAL

En la pantalla principal verás la entrada (input) y la salida (output) del recinto:

Input: Puedes ver un vúmetro con el nivel de entrada y señal clip.

Output: Se encuentra un vúmetro con el nivel de salida (0 dBu es el nivel máximo del amplificador). Puedes comprobar el compresor y controlar la actividad dinámica.

AJUSTES

Este panel permite cambiar la ganancia, la polaridad, poner el mute y cambiar el delay para las entradas.

Además, tiene la posibilidad de poner un high pass al que se le puede cambiar el tipo de filtro, frecuencia y orden.

CARPETA

Esta pantalla muestra el nombre del preset y su descripción. Usando el joystick puedes cambiar el preset.

CONFIGURACIÓN

Esta pantalla sirve para configurar Ethernet. Puedes elegir automático o manual.

También puedes configurar el protector de pantalla.

Aquí también se encuentra la selección de entrada. Puedes elegir entre análogo o AES3 para el canal 1 o el canal 2.

INFORMACIÓN

La última pantalla muestra información general sobre los componentes del recinto.

Aquí encontrarás el modelo del recinto, su número de serie, las versiones de hardware y firmware del DSP, el modelo del módulo de amplificación con su versión de hardware, y el estado del acelerómetro.



Consulta el siguiente TUTORIAL para entender el funcionamiento:



Configuración del panel DSP

En la parte posterior del recinto encontrarás el área de control digital. Con el pequeño joystick que se encuentra debajo de la pantalla podrás configurar las opciones de ajuste básicas del DSP interno.

Mueve el joystick para seleccionar los iconos a la izquierda de la pantalla. Puedes entrar a cada una de las siguientes funciones: Pantalla principal, ajustes, carpeta, configuración e información. Recuerda que debes aplicar la configuración deseada en cada recinto y que la pantalla necesita electricidad para funcionar.

La pantalla se apagará automáticamente si no se hace ningún cambio o movimiento después de unos segundos para evitar el uso de luz en situaciones en las que no se requiera. Para reactivar la pantalla simplemente presiona el joystick.

Las pantallas que mostramos a continuación son un ejemplo y pueden variar ligeramente entre modelos.

PANTALLA PRINCIPAL

En la pantalla principal verás la entrada (input) y la salida (output) del recinto:

Input: Puedes ver un vúmetro con el nivel de entrada y señal clip.

Output: Se encuentra un vúmetro con el nivel de salida (0 dBu es el nivel máximo del amplificador). Puedes comprobar el compresor y controlar la actividad dinámica.

AJUSTES

Este panel permite cambiar la ganancia, la polaridad, poner el mute y cambiar el delay para las entradas.

Además, tiene la posibilidad de poner un high pass al que se le puede cambiar el tipo de filtro, frecuencia y orden.

CARPETA:

Esta pantalla muestra el nombre del preset y su descripción.

Usando el joystick puedes cambiar el preset.

CONFIGURACIÓN:

Esta pantalla sirve para configurar Ethernet. Puedes elegir automático o manual.

También puedes configurar el protector de pantalla.

Aquí también se encuentra la selección de entrada. Puedes elegir entre análogo o AES3 para el canal 1 o el canal 2.

INFORMACIÓN:

La última pantalla muestra información general sobre los componentes del recinto.

Aquí encontrarás el modelo del recinto, su número de serie, las versiones de hardware y firmware del DSP, el modelo del módulo de amplificación con su versión de hardware, y el estado del acelerómetro.

Consulta el siguiente TUTORIAL para entender el funcionamiento:



Otras características

Hardware para GXR-D18A

Enclousure

Recinto

El recinto está fabricado con contraplacado marino de abedul de 13 capas (18 mm de espesor) y acabado con recubrimiento de poliurea.

Diseño interno

La estructura interna del recinto está reforzada para alargar su longevidad y todas las piezas están ensambladas en insertos de metal con tornillos métricos. Los módulos de amplificación y DSP están alojados en una cámara separada de los drivers.

Panel trasero

El panel trasero de acero contiene todas las conexiones y aloja los módulos de amplificación y DSP, es fácilmente accesible y se aloja por separado de los drivers, evitando el calor y las vibraciones excesivos, lo que brinda una mayor eficiencia y confiabilidad.

Reja

Robusta rejilla frontal de alta resistencia con un filtro textil antipolvo para proteger los altavoces.

Asas

Cuatros asas están ubicadas a cada lado de la GXR-D18A para facilitar el transporte, posicionamiento y carga de los recintos.

Rigging

Los puntos de vuelo incorporados están ubicados a cada lado del recinto para unir los recintos o para fijarlos al marco de vuelo.

Transporte

El recinto es fácil de transportar gracias a su plataforma especial y también está disponible una funda protectora de nylon para proteger el recinto y mantenerlo limpio durante el recorrido.

Amplificación y DSP
Clase D biamplificada con fuente de alimentación conmutada y PFC (Corrección del factor de potencia). Con PFC, la fuente de alimentación se regula por sí misma cuando cambia la alimentación de CA, por lo que la potencia de salida del amplificador no cambiará con la oscilación de la alimentación. La amplificación supera con creces las necesidades de los altavoces, lo que resulta en un alto rendimiento, un alto factor de amortiguación y niveles de distorsión extremadamente bajos.



Este sistema también es muy respetuoso con el medio ambiente con una reducción de aproximadamente el 40% del consumo de corriente. Incluye dos módulos de alimentación, uno (800W) para los altavoces y otro (600W) para los controladores HF.

Accesorios para GXR-D18A
CA-LXV12
CA-GXRD18
Carro de transporte para GXR-D18A
Rain-Cover
FD-GXRD18NL
Protector de lluvia para panel trasero de GXR-D18A
FD-4LXV8
FD-GXRD18/2
FD-GXRD18/3
Funda protectora de nylon para 2 ó 3 recintos GXR-D18A
 GR-18Wkit
GR-18WKIT
Kit de ruedas para GXR-D15A y GXR-D18A



GXR-LA18P – Opción pasiva

Especificaciones
Componentes

LF: 2 x 18”, membrana 4”, grupo magnético de neodimio

Rango de frecuencia 30 Hz – 120 Hz (-10dB) procesado
Respuesta de frecuencia 35 Hz – 100 Hz (± 3dB) procesado
Sensibilidad 100 dB
SPL máximo / Pico*

LF: 134 dB / 139 dB

Potencia

2400W AES, 4800W program, 9600W pico

Cobertura Omnidireccional
Crossover Crossover electrónico
Impedancia nominal

2 x 8 Ω total 4 Ω

Conectores 2 x Neutrik NL4
Acabado Recubrimiento de poliurea
Material 18 mm de madera contrachapada de abedul de primera calidad
Dimensiones 605 x 1100 x 750 mm (Al x An x P)
Peso 90 Kg

* SPL máximo calculado según la potencia pico nominal y la sensibilidad medida.



Ficha técnica

Descargar aquí

El GXR-D18P es un subgrave de alto rendimiento y omnidireccional. Cuenta con un ensamblaje magnético de neodimio de 2 x 18″ (bobina de voz de 4″).

Los subwoofers GXR-D18P están diseñados específicamente para ser apilados y son muy fáciles de usar y controlar sin la necesidad de ningún amplificador externo.
