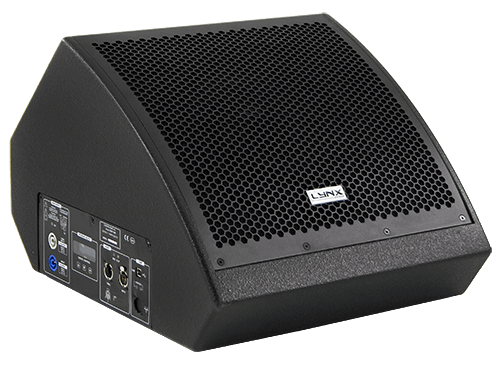

ADP-12M

Monitor de escenario autoamplificado

Monitor de escenario de dos vias auto-amplificado (Clase D fuente de alimentación conmutada) y alto rendimiento.
Dispone de un altavoz coaxial de 12′′ (bobina 3′′) con anillos demoduladores y un motor de compresión (bobina 3”) con diafragma de titanio y un difusor con cobertura de 40ºH x 60ºV.
1500 W de amplificación controlados por DSP (filtros FIR) 132dB SPL.

Descripción



El monitor de escenario ADP-12M es un recinto autoamplificado full range de alta gama muy compacto. Destaca por su rendimiento, con una excelente relación potencia-tamaño. No necesita llevar un rack de amplificación externo y es la solución ideal como sistema compacto para monitores en escenario.

Puede ser controlado vía PC o Ethernet en tiempo real. Para facilitar su transporte tiene disponible un robusto flight case donde caben 2 monitores junto a su cableado.

N

Recomendado para:

→  Refuerzo de sonido portable
→  Monitores de escenario
→  Pequeños escenarios de directo / eventos

Datos técnicos

Componentes
1 altavoz coaxial LF/MF 12′′ neodimio con bobina 3′′ +motor de compresión (bobina 3″) HF
Rango de frecuencia 60 Hz – 20 KHz (-10 dB)
Respuesta de frecuencia
75 Hz – 18 KHz (± 3 dB)
SPL Máximo 129 dB / 132 dB pico
Cobertura
40º H x 60º V
Potencia 1500 W Clase D
Amplificador LF / MF
1 x 750 W
Amplificador HF 1 x 750 W
Procesado
56 bit Lynx dspb-22 con filtros FIR
Ajustes de recinto Panel lateral LCD
Control
Temperatura – Ventilador – online OCS
Comunicación Ethernet opcional (OCS) y USB
Entrada AC
230V / 115V seleccionable 50/60 Hz 5A
Conectores AC 16A Neutrik PowerCON con salida link
Material
15mm contraplacado marino abedul
Acabado Recubrimiento de poliurea
Dimensiones
370 x 470 x 554 mm (Al x An x P)
Peso 20 Kg

Otras características

Hardware para ADP-12M

Enclousure-ADP

Recinto

El recinto está fabricado con contraplacado marino de abedul de 11 capas (15 mm de espesor) y acabado con recubrimiento de poliurea.

ADP-int

Diseño interno

La estructura interna del recinto está reforzada para alargar su longevidad y todas las piezas están ensambladas en insertos de metal con tornillos métricos. Los módulos de amplificación y DSP están alojados en una cámara separada de los drivers.

ADP-side-panel

Panel lateral

El panel trasero de acero contiene todas las conexiones y aloja los módulos de amplificación y DSP, es fácilmente accesible y se aloja por separado de los drivers, evitando el calor y las vibraciones excesivos, lo que brinda una mayor eficiencia y confiabilidad.

ADP-grill-M

Reja

Robusta rejilla frontal de alta resistencia con un filtro textil antipolvo para proteger los altavoces.

ADP-handle

Asas

Un asa ergonómica, fundida a presión, con firme agarre interno, está ubicada en cada lado de la caja ADP-12M para facilitar el transporte, posicionamiento y carga de los recintos.

Transport LX-212S

Transporte

Un flight case para transportar dos ADP-12M.

Componentes
Speaker-adp-12m

Utiliza un altavoz coaxial de neodimio de 12″ con anillos demoduladores para una menor distorsión y respuesta suavizada y un driver de compresión VC de 3″ con diafragma compuesto de titanio / mylar y una bocina de dispersión de 60º x 40º.

Bocina exponencial para una mejor carga acústica y cobertura controlada. Cono impermeable para uso en exteriores. Diseño de sistema de imán común compacto y de bajo peso y compacto

Accesorios para ADP-12M
FC-LX-F6
FC-12MX2
Flight case para transportar dos ADP-12M



Amplificación & DSP



Clase D biamplificado con fuente de alimentación conmutada.

Incluye un módulo de potencia de 750 vatios para el altavoz de 12″ y un módulo de potencia de 750 vatios para el driver de alta frecuencia.

La amplificación supera con creces la necesidad del altavoz, lo que da como resultado un alto rendimiento, un alto factor de amortiguación y niveles de distorsión extremadamente bajos.
