Serie CLS

Arreglo lineal con motores coaxiales

La serie CLS (Coaxial line Source) es una nueva solución configurable para sistemas line array. Hay cinco recintos disponibles, contando con los dos full range CLS-212 y CLS-28 y las tres opciones de subgraves, CLS-121S, CLS-218S y CLS-118S. Todos los recintos están diseñados para ofrecer un rendimiento increíble con el formato más compacto posible.

Especial atención merece la selección y customización de los componentes más avanzados del mercado, incluyendo motores coaxiales para medios/agudos junto a la eficaz sinergia de un sistema electrónico integrado conjuntamente por amplificación y tecnología DSP.

El control total del sistema también se logra a través de nuestro software de predicción 3D (Rainbow 3D) que trabaja junto con nuestra plataforma de control remoto del sistema (OCS). La unión de estos softwares de vanguardia junto a la tecnología de la serie CLS proporciona la experiencia auditiva más precisa y óptima en los oídos de la audiencia.

N

Adecuado para:

→  Eventos al aire libre

→  Estadios grandes y medianos

→  Lugares de culto

→  Teatros

→  Auditorios

I

Autoamplificado

Todos los modelos de la serie CLS incluyen amplificadores Clase D con fuente de alimentación conmutada. El módulo de amplificación integrado está sobredimensionado respecto a las necesidades de los altavoces lo que redunda en un alto rendimiento, con un gran factor de amortiguamiento y niveles de distorsión muy bajos, prácticamente imperceptibles.

Los recintos de la serie CLS están equipados con un sistema de ahorro energético PFC (Power Factor Correction) mediante el cual la fuente de alimentación se autorregula cuando hay un cambio en la red. De esta manera la salida del amplificador permanece siempre invariable independientemente de las fluctuaciones que haya en la red, reduciendo el consumo de corriente hasta un 40%.

Procesado digital

Todos los modelos CLS tienen un procesador digital de señal integrado en el recinto. Este DSP optimiza todos los componentes acústicos y electrónicos para alcanzar la máxima eficiencia del sistema con una total protección de sus elementos, reduciendo la distorsión y potenciando la reproducción del mejor sonido.

Pincha aquí para ver la configuración del DSP

Inclinómetro digital

Todo los recintos de la serie CLS disponen de un sistema que detecta la inclinación de la caja y modifica los algoritmos de su ecualización en relación al tiro necesario según su posición en el array.

Control online

Los recintos CLS pueden ser controlados vía PC o Ethernet en tiempo real. Para ello Lynx Pro Audio ofrece el software OCS (online control system).

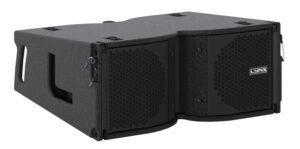

2 x 8″, 1 x 8″ motores coaxiales de onda plana y doble diafragma, 2800W Clase D
Disponible en activo / pasivo

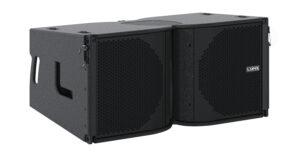

2 x 12″, 2 x 6.5″ motores coaxiales de onda plana y doble diafragma, 6000W Clase D

Disponible en activo / pasivo

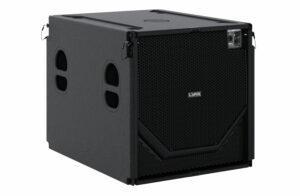

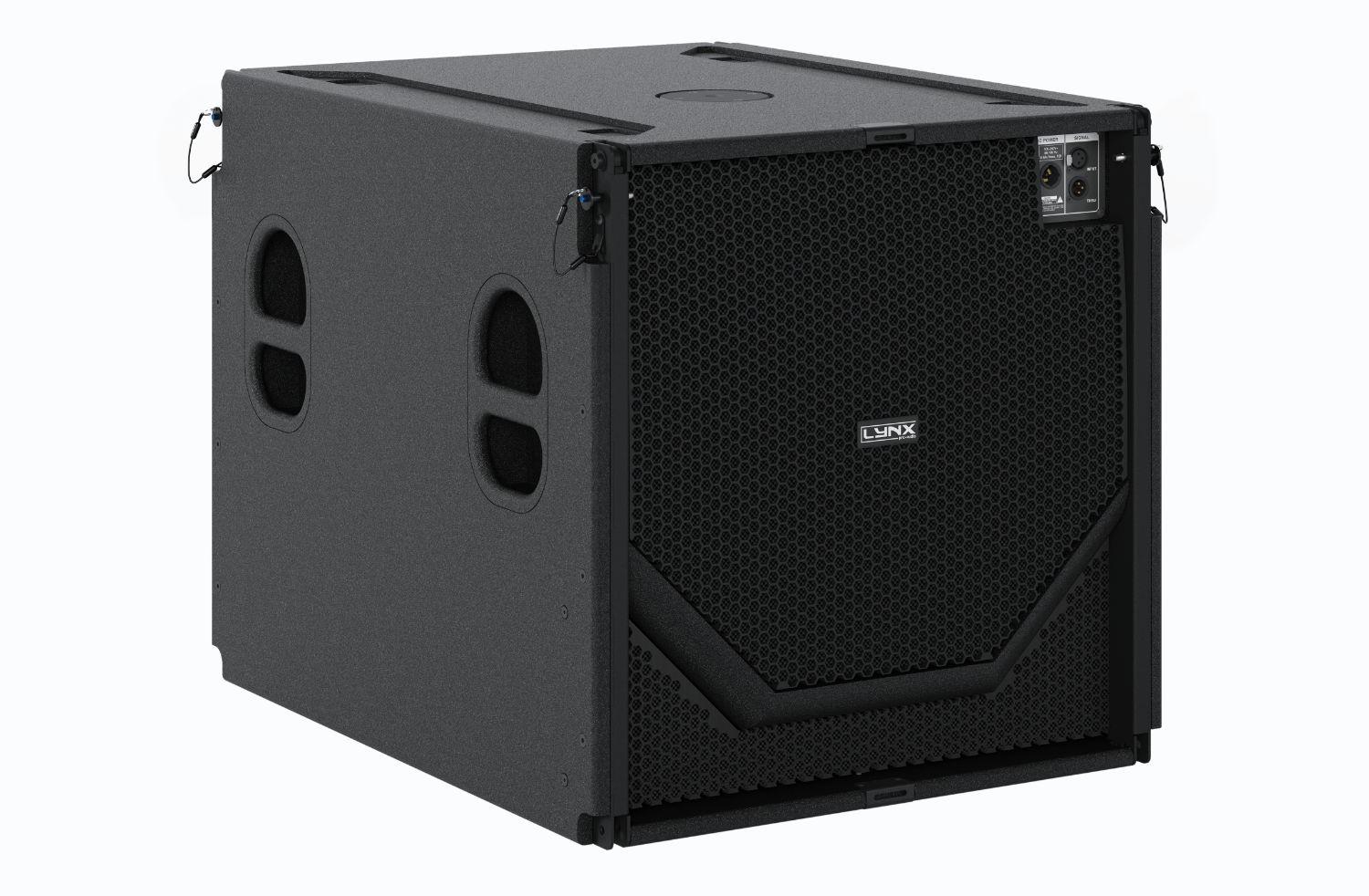

1 x 18″, 3000W Clase D subgrave de radiación directa

Disponible en activo / pasivo

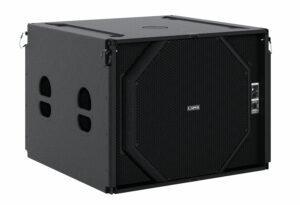

1 x 21″, 3000W Clase D subgrave de radiación directa

Disponible en activo / pasivo

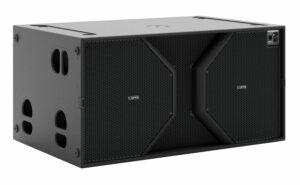

2 x 18″, 6000W Clase D subgrave de radiación directa

Disponible en activo / pasivo

 Configuración del DSP en la serie CLS

Configuración del panel DSP

En la parte posterior del recinto encontrarás el área de control digital. Desde el joystick localizado debajo de la pantalla. Con el pequeño joystick que se encuentra debajo de la pantalla podrás configurar las opciones de ajuste básicas del DSP interno.

Mueve el joystick para seleccionar los iconos a la izquierda de la pantalla. Puedes entrar a cada una de las siguientes funciones: Pantalla principal, ajustes, carpeta, configuración e información.

Recuerda que debes aplicar la configuración deseada en cada recinto y que la pantalla necesita electricidad para funcionar.

La pantalla se apagará automáticamente si no se hace ningún cambio o movimiento después de unos segundos para evitar el uso de luz en situaciones en las que no se requiera. Para reactivar la pantalla simplemente presiona el joystick.

Las siguientes imágenes son un ejemplo del recinto CLS-28, pero puede extraporlarse al resto de la serie CLS.

Panel de configuración:

PANTALLA PRINCIPAL

En la pantalla principal verás la entrada (input) y la salida (output) del recinto:

Input: Puedes ver un vúmetro con el nivel de entrada y señal clip.

Output: Se encuentra un vúmetro con el nivel de salida (0 dBu es el nivel máximo del amplificador). Puedes comprobar el compresor y controlar la actividad dinámica.

CARPETA

Esta pantalla muestra el nombre del preset y su descripción. Usando el joystick puedes cambiar el preset.

CONFIGURACIÓN

Esta pantalla sirve para configurar Ethernet. Puedes elegir automático o manual.

También puedes configurar el protector de pantalla.

Aquí también se encuentra la selección de entrada. Puedes elegir entre análogo o AES3 para el canal 1 o el canal 2.

INFORMACIÓN

La última pantalla muestra información general sobre los componentes del recinto.

Aquí encontrarás el modelo del recinto, su número de serie, las versiones de hardware y firmware del DSP, el modelo del módulo de amplificación con su versión de hardware, y el estado del acelerómetro.

Configuración del panel DSP

En la parte posterior del recinto encontrarás el área de control digital. Desde el joystick localizado debajo de la pantalla. Con el pequeño joystick que se encuentra debajo de la pantalla podrás configurar las opciones de ajuste básicas del DSP interno.

Mueve el joystick para seleccionar los iconos a la izquierda de la pantalla. Puedes entrar a cada una de las siguientes funciones: Pantalla principal, ajustes, carpeta, configuración e información.

Recuerda que debes aplicar la configuración deseada en cada recinto y que la pantalla necesita electricidad para funcionar.

La pantalla se apagará automáticamente si no se hace ningún cambio o movimiento después de unos segundos para evitar el uso de luz en situaciones en las que no se requiera. Para reactivar la pantalla simplemente presiona el joystick.

Las siguientes imágenes son un ejemplo del recinto CLS-28, pero puede extraporlarse al resto de la serie CLS.

PANTALLA PRINCIPAL

En la pantalla principal verás la entrada (input) y la salida (output) del recinto:

Input: Puedes ver un vúmetro con el nivel de entrada y señal clip.

Output: Se encuentra un vúmetro con el nivel de salida (0 dBu es el nivel máximo del amplificador). Puedes comprobar el compresor y controlar la actividad dinámica.

CARPETA:

Esta pantalla muestra el nombre del preset y su descripción.

Usando el joystick puedes cambiar el preset.

CONFIGURACIÓN:

Esta pantalla sirve para configurar Ethernet. Puedes elegir automático o manual.

También puedes configurar el protector de pantalla.

Aquí también se encuentra la selección de entrada. Puedes elegir entre análogo o AES3 para el canal 1 o el canal 2.

INFORMACIÓN:

La última pantalla muestra información general sobre los componentes del recinto.

Aquí encontrarás el modelo del recinto, su número de serie, las versiones de hardware y firmware del DSP, el modelo del módulo de amplificación con su versión de hardware, y el estado del acelerómetro.
