GXR-12

Autoamplificado polivalente

Recinto de dos vias auto-amplificado (clase D con fuente de alimentación conmutada con sistema PFC) y alto rendimiento

Descripción



El recinto GXR-12 es un autoamplificado full range compacto y muy polivalente. No necesita llevar un rack de amplificación externo y es ideal para una gran variedad de aplicaciones, tanto en instalaciones fijas como aplicaciones portátiles ya que su diseño trapezoidal le permite funcionar incluso como monitor de escenario.

El recinto está amplificado con un total de 1400 W en clase D y fuente de alimentación conmutada, con procesador DSP y filtros FIR de fase lineal. Este sistema puede ser controlado online en tiempo real y destaca por su alto rendimiento, con una excelente relación potencia-tamaño.

Una completa gama de accesorios facilitan su utilización sobre trípode, colgado en pared, techo, modo satélite, etc. Para facilitar su transporte tiene disponible un robusto flight case donde caben dos recintos junto a su cableado. También hay disponible una práctica funda de nylon.

N

Recomendado para:

→  Teatros & auditorios
→  Lugares de culto
→  Pequeños/medianos clubs & discos
→  Pequeños escenarios de directo /eventos
→  Refuerzo de sonido portátil
→  Refuerzo frontal / lateral

Datos técnicos

Componentes
LF: 12″ (bobina 2,5″ Malt Cross Cooling System)



HF: 1″ con motor de compresión salida 1,75″ y bobina de aluminio

Rango de frecuencia 60Hz – 20KHz (- 10dB)
Respuesta de frecuencia
66 Hz – 18KHz (± 3dB)
SPL Máximo 127 dB
Cobertura
90º x 40º difusor rotable directividad constante
Potencia 1400 W Clase D con fuente de alimentación conmutada & PFC
Amplificador LF
1 x 800 W
Amplificador HF 1 x 600 W
Procesado
Procesador interno DSPB-FL Lynx.
96 KHz / 64 bit precisión doble equipada con filtros FIR de fase lineal
Control Interfaz de control de usuario con pantalla IPS de 2.8″ y joystick multifunción
Comunicación
Ethernet opcional (OCS) y USB
Entrada
Analógica / AES3 (opcional)
Entrada AC 90 – 264V. 50/60 Hz con PFC
Conectores AC
16A Neutrik PowerCON TRUE1 TOP salida looping
Acabado Recubrimiento de poliurea
Material
15mm contraplacado marino abedul

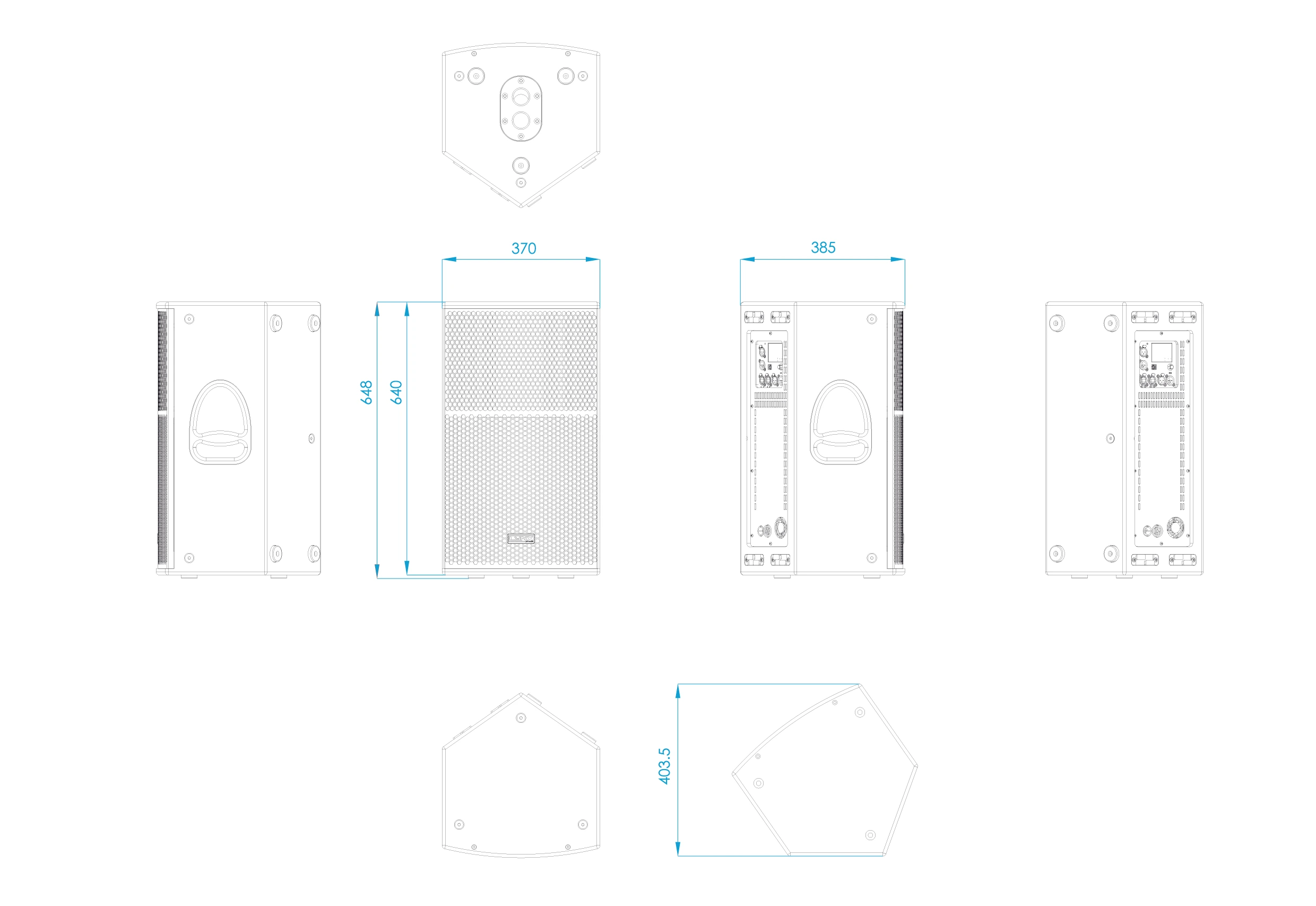

Dimensiones 639 x 370 x 386 mm (Al x An x P)
Peso
23,5 Kg

 Configuración del DSP

Configuración del panel DSP

En la parte posterior del recinto encontrarás el área de control digital. Con el pequeño joystick que se encuentra debajo de la pantalla podrás configurar las opciones de ajuste básicas del DSP interno.

Mueve el joystick para seleccionar los iconos a la izquierda de la pantalla. Puedes entrar a cada una de las siguientes funciones: Pantalla principal, ajustes, carpeta, configuración e información. Recuerda que debes aplicar la configuración deseada en cada recinto y que la pantalla necesita electricidad para funcionar.

La pantalla se apagará automáticamente si no se hace ningún cambio o movimiento después de unos segundos para evitar el uso de luz en situaciones en las que no se requiera. Para reactivar la pantalla simplemente presiona el joystick.

Las pantallas que mostramos a continuación son un ejemplo y pueden variar ligeramente entre modelos.

Panel de configuración:

PANTALLA PRINCIPAL

En la pantalla principal verás la entrada (input) y la salida (output) del recinto:

Input: Puedes ver un vúmetro con el nivel de entrada y señal clip.

Output: Se encuentra un vúmetro con el nivel de salida (0 dBu es el nivel máximo del amplificador). Puedes comprobar el compresor y controlar la actividad dinámica.

AJUSTES

Este panel permite cambiar la ganancia, la polaridad, poner el mute y cambiar el delay para las entradas.

Además, tiene la posibilidad de poner un high pass al que se le puede cambiar el tipo de filtro, frecuencia y orden.

CARPETA

Esta pantalla muestra el nombre del preset y su descripción. Usando el joystick puedes cambiar el preset.

CONFIGURACIÓN

Esta pantalla sirve para configurar Ethernet. Puedes elegir automático o manual.

También puedes configurar el protector de pantalla.

Aquí también se encuentra la selección de entrada. Puedes elegir entre analógica o AES3 para el canal 1 o el canal 2.

INFORMACIÓN

La última pantalla muestra información general sobre los componentes del recinto.

Aquí encontrarás el modelo del recinto, su número de serie, las versiones de hardware y firmware del DSP, el modelo del módulo de amplificación con su versión de hardware, y el estado del acelerómetro.



Consulta el siguiente TUTORIAL para entender el funcionamiento:



Configuración del panel DSP

En la parte posterior del recinto encontrarás el área de control digital. Con el pequeño joystick que se encuentra debajo de la pantalla podrás configurar las opciones de ajuste básicas del DSP interno.

Mueve el joystick para seleccionar los iconos a la izquierda de la pantalla. Puedes entrar a cada una de las siguientes funciones: Pantalla principal, ajustes, carpeta, configuración e información. Recuerda que debes aplicar la configuración deseada en cada recinto y que la pantalla necesita electricidad para funcionar.

La pantalla se apagará automáticamente si no se hace ningún cambio o movimiento después de unos segundos para evitar el uso de luz en situaciones en las que no se requiera. Para reactivar la pantalla simplemente presiona el joystick.

Las pantallas que mostramos a continuación son un ejemplo y pueden variar ligeramente entre modelos.

PANTALLA PRINCIPAL

En la pantalla principal verás la entrada (input) y la salida (output) del recinto:

Input: Puedes ver un vúmetro con el nivel de entrada y señal clip.

Output: Se encuentra un vúmetro con el nivel de salida (0 dBu es el nivel máximo del amplificador). Puedes comprobar el compresor y controlar la actividad dinámica.

AJUSTES

Este panel permite cambiar la ganancia, la polaridad, poner el mute y cambiar el delay para las entradas.

Además, tiene la posibilidad de poner un high pass al que se le puede cambiar el tipo de filtro, frecuencia y orden.

CARPETA:

Esta pantalla muestra el nombre del preset y su descripción.

Usando el joystick puedes cambiar el preset.

CONFIGURACIÓN:

Esta pantalla sirve para configurar Ethernet. Puedes elegir automático o manual.

También puedes configurar el protector de pantalla.

Aquí también se encuentra la selección de entrada. Puedes elegir entre analógica o AES3 para el canal 1 o el canal 2.

INFORMACIÓN:

La última pantalla muestra información general sobre los componentes del recinto.

Aquí encontrarás el modelo del recinto, su número de serie, las versiones de hardware y firmware del DSP, el modelo del módulo de amplificación con su versión de hardware, y el estado del acelerómetro.

Consulta el siguiente TUTORIAL para entender el funcionamiento:



Otras características

Hardware for GXR-12

Enclousure

Recinto

El recinto está fabricado con contraplacado marino de abedul de 11 capas (15 mm de espesor) y acabado con recubrimiento de poliurea.

Enclousure-f6

Diseño interno

La estructura interna del recinto está reforzada para alargar su longevidad y todas las piezas están ensambladas en insertos de metal con tornillos métricos. Los módulos de amplificación y DSP están alojados en una cámara separada de los drivers.

Panel trasero

El panel trasero de acero contiene todas las conexiones y aloja los módulos de amplificación y DSP, es fácilmente accesible y se aloja por separado de los drivers, evitando el calor y las vibraciones excesivos, lo que brinda una mayor eficiencia y confiabilidad.

Grill GXR-12

Reja

Robusta rejilla frontal de alta resistencia con un filtro textil antipolvo para proteger los altavoces.

Handle GXR-12

Asas

Las asas están integradas a cada lado de la GXR-12 para facilitar el transporte, posicionamiento y carga de los recintos.

Rigging HR-12xx-15xx

Rigging

Tres puntos de fijación están integrados en la parte superior del recinto para facilitar su instalación.

Transport LX-212S

Transporte

Flight case disponible para transportar dos GXR-12

Panel trasero

Accesorios para GXR-12
AGR-6 AGR-10
Argolla para el GXR-12
Wb-03 WB-03
Soporte de pared para GXR-12 para inserción en vaso de tubo
FD-4LXV8
FD-GXR12
Funda protectora de nylon para GXR-12
FC-GXR15X2 FC-GXR12X2
Flight case para GXR-12
