LAIA-210

Módulo line array coaxial con DSP integrado

Recinto Line Array autoamplificado de alto rendimiento (fuente de alimentación conmutada Clase D con PFC). Consta de 2 transductores de 10” (bobina de 2”) y un driver de compresión con salida de 1,4”, ofreciendo una cobertura precisa de 100ºH x 10ºV. Controlado por DSP (tecnología FIR) con 2000 W de amplificación y 138 dB de pico.

Descripción

El recinto LAIA-210 es un módulo Line Array de formato medio que ofrece la solución ideal para una amplia variedad de aplicaciones, tanto en interiores como en exteriores, donde se requiere un sistema compacto, práctico y fiable.

LAIA-210 es un sistema autoamplificado de 2 vías con un total de 2000W en clase D, fuente de alimentación conmutada universal y sistema PFC para una optimización superior del voltaje y la corriente de entrada, garantizando un menor consumo. Equipado con un potente DSP de última generación (64 bits/96 kHz), diseñado y fabricado por Lynx Pro Audio, incorpora los avances más recientes en procesamiento digital, como filtros FIR, que aseguran una respuesta lineal tanto en frecuencia como en fase.

Los convertidores AD/DA de 32 bits/96 kHz de última generación convierten a este sistema en uno de los line arrays más avanzados e innovadores del mercado, ofreciendo una calidad de sonido superior. Además, los sistemas de la serie LAIA permiten el control remoto a través de la plataforma OCS, brindando al usuario la capacidad de gestionar los equipos sin necesidad de procesadores externos.



Características principales

• Autoamplificado Clase D (bi-amplificado)

• Procesamiento digital integrado

• Control de temperatura interno

• Protección electrónica

• Filtros FIR de fase lineal

• Sistema activo de 2 vías

N

Perfecto para:

→ Eventos al aire libre

→ Teatros

→ Grandes estadios / Arenas

→ Auditorios

→ Sonorización en directo en interiores

→ Lugares de culto

Datos técnicos

Componentes	LF: 2 x 10”, bobina de 2”, motor Tetracoil ultra lineal HF: 1 x salida de 1,4”, bobina de 3” con diafragma de titanio
Rango de frecuencia	55 Hz – 20 KHz (-10 dB)
Respuesta de frecuencia	65 Hz – 18 KHz (± 3dB)
SPL máximo	132 dB / 138 dB Pico
Cobertura	100º H x 10º V
Potencia (AES)	2000 W (4000 W pico) Clase D con fuente de alimentación conmutada y PFC. Amplificador LF: 1 x 1600 W RMS (1600 W pico*). Amplificador HF: 1 x 400 W RMS (800 W pico).
Procesamiento DSP	96 KHz / 64 bits de doble precisión.
Control	Interfaz de usuario con pantalla IPS de 2,8” y joystick multifunción.
Conexiones de Control	USB (programación DSP) / Puerto Ethernet dual.
Entradas	Analógica BAL/UNBAL XLR, Digital AES/EBU (Opcional).
Alimentación AC	90 – 264V, 50/60 Hz con PFC.
Conexiones AC	16A Neutrik powerCON True1 TOP con salida de looping.
Material	15mm contrachapado marino abedul premium
Acabado	Recubrimiento de poliurea, pintura de alta resistencia.
Dimensiones	303 x 749 x 473 mm (Al x An x Pr) sin pasadores.
Peso	30 Kg (66.13 lbs)

Configuración del DSP

Configuración del panel DSP

En la parte posterior del recinto encontrarás el área de control digital. Con el pequeño joystick que se encuentra debajo de la pantalla podrás configurar las opciones de ajuste básicas del DSP interno.

Mueve el joystick para seleccionar los iconos a la izquierda de la pantalla. Puedes entrar a cada una de las siguientes funciones: Pantalla principal, ajustes, carpeta, configuración e información. Recuerda que debes aplicar la configuración deseada en cada recinto y que la pantalla necesita electricidad para funcionar.

La pantalla se apagará automáticamente si no se hace ningún cambio o movimiento después de unos segundos para evitar el uso de luz en situaciones en las que no se requiera. Para reactivar la pantalla simplemente presiona el joystick.

Las pantallas que mostramos a continuación son un ejemplo y pueden variar ligeramente entre modelos.

Panel de configuración:

	PANTALLA PRINCIPAL En la pantalla principal verás la entrada (input) y la salida (output) del recinto: • Input: Puedes ver un vúmetro con el nivel de entrada y señal clip. • Output: Se encuentra un vúmetro con el nivel de salida (0 dBu es el nivel máximo del amplificador). Puedes comprobar el compresor y controlar la actividad dinámica.
	AJUSTES Este panel permite cambiar la ganancia, la polaridad, poner el mute y cambiar el delay para las entradas. Además, tiene la posibilidad de poner un high pass al que se le puede cambiar el tipo de filtro, frecuencia y orden.
	CARPETA Esta pantalla muestra el nombre del preset y su descripción. Usando el joystick puedes cambiar el preset.
	CONFIGURACIÓN Esta pantalla sirve para configurar Ethernet. Puedes elegir automático o manual. También puedes configurar el protector de pantalla. Aquí también se encuentra la selección de entrada. Puedes elegir entre analógica o AES3 para el canal 1 o el canal 2.
	INFORMACIÓN La última pantalla muestra información general sobre los componentes del recinto. Aquí encontrarás el modelo del recinto, su número de serie, las versiones de hardware y firmware del DSP, el modelo del módulo de amplificación con su versión de hardware, y el estado del acelerómetro.

Consulta el siguiente TUTORIAL para entender el funcionamiento:

Configuración del panel DSP

En la parte posterior del recinto encontrarás el área de control digital. Con el pequeño joystick que se encuentra debajo de la pantalla podrás configurar las opciones de ajuste básicas del DSP interno.

Mueve el joystick para seleccionar los iconos a la izquierda de la pantalla. Puedes entrar a cada una de las siguientes funciones: Pantalla principal, ajustes, carpeta, configuración e información. Recuerda que debes aplicar la configuración deseada en cada recinto y que la pantalla necesita electricidad para funcionar.

La pantalla se apagará automáticamente si no se hace ningún cambio o movimiento después de unos segundos para evitar el uso de luz en situaciones en las que no se requiera. Para reactivar la pantalla simplemente presiona el joystick.

Las pantallas que mostramos a continuación son un ejemplo y pueden variar ligeramente entre modelos.

PANTALLA PRINCIPAL

En la pantalla principal verás la entrada (input) y la salida (output) del recinto:

• Input: Puedes ver un vúmetro con el nivel de entrada y señal clip.

• Output: Se encuentra un vúmetro con el nivel de salida (0 dBu es el nivel máximo del amplificador). Puedes comprobar el compresor y controlar la actividad dinámica.

AJUSTES

Este panel permite cambiar la ganancia, la polaridad, poner el mute y cambiar el delay para las entradas.

Además, tiene la posibilidad de poner un high pass al que se le puede cambiar el tipo de filtro, frecuencia y orden.

CARPETA:

Esta pantalla muestra el nombre del preset y su descripción.

Usando el joystick puedes cambiar el preset.

CONFIGURACIÓN:

Esta pantalla sirve para configurar Ethernet. Puedes elegir automático o manual.

También puedes configurar el protector de pantalla.

Aquí también se encuentra la selección de entrada. Puedes elegir entre analógica o AES3 para el canal 1 o el canal 2.

INFORMACIÓN:

La última pantalla muestra información general sobre los componentes del recinto.

Aquí encontrarás el modelo del recinto, su número de serie, las versiones de hardware y firmware del DSP, el modelo del módulo de amplificación con su versión de hardware, y el estado del acelerómetro.

Consulta el siguiente TUTORIAL para entender el funcionamiento:

Otras características

Hardware para LAIA-210

	Recinto El gabinete del LAIA-210 está fabricado con contrachapado de abedul premium de 11 capas (15 mm de espesor) y acabado con un recubrimiento de poliurea.
	Diseño interno La estructura interna del LAIA-210 está fuertemente reforzada para garantizar una mayor longevidad, y todas las piezas están ensambladas sobre insertos metálicos con tornillería métrica. Los módulos de amplificación y el DSP se alojan en una cámara independiente de los transductores para evitar el calor y las vibraciones excesivas, ofreciendo así una mayor eficiencia y fiabilidad.

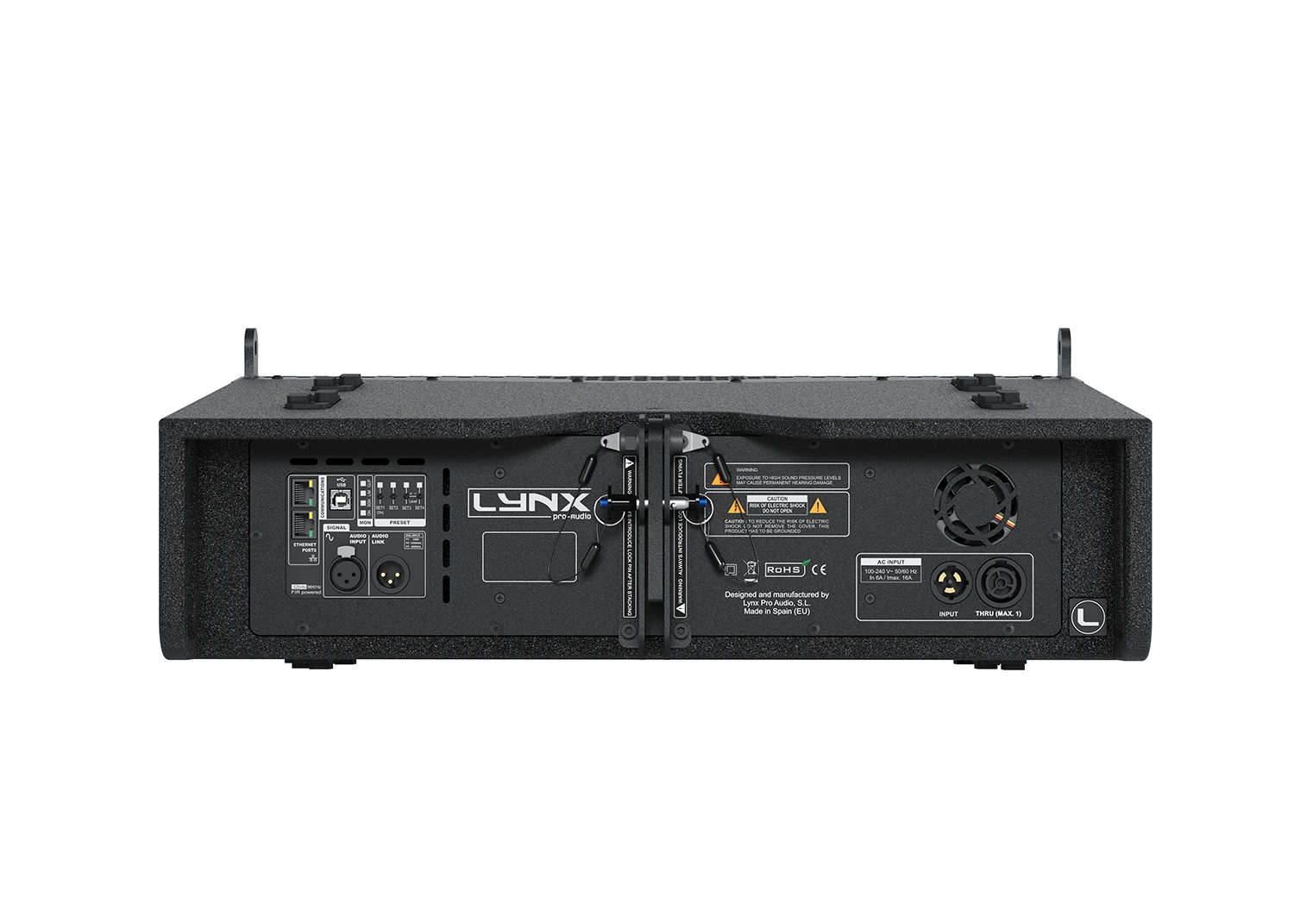

	Panel trasero El panel trasero, fabricado en acero con recubrimiento en polvo, contiene todas las conexiones y aloja los módulos de amplificación y el DSP del LAIA-210. Es de fácil acceso y se encuentra ubicado de forma independiente a los altavoces para aumentar la fiabilidad y el rendimiento del sistema.
	Reja El LAIA-210 cuenta con dos rejillas frontales de alta resistencia con acabado en polvo y una tela acústica especial en la parte posterior para proteger los transductores contra el polvo y la suciedad.
	Asas El LAIA-210 dispone de cuatro asas ergonómicas con agarre interno firme para facilitar el transporte, el posicionado y la carga de los recintos. Dos asas están situadas en la parte trasera del gabinete y otras dos en forma de «L» se encuentran en los laterales.

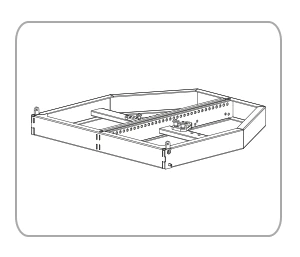

	Sistema de volado El sistema de rigging de 3 puntos, con 2 palancas retráctiles y 1 punto central/trasero, permite volar hasta 16 recintos LAIA-210 en un solo array. Los ángulos de apertura son seleccionables entre 0° y 10° en incrementos de 1° para crear la curvatura deseada. El sistema también puede angularse en posición recogida (retraída), lo que permite un montaje mucho más sencillo sin necesidad de levantar cada caja individualmente.

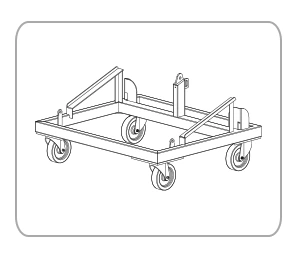

	Transporte El LAIA-210 es fácil de transportar gracias a su Dolly específico. Los recintos se bloquean en 3 puntos sobre el dolly y también está disponible una funda de nylon protectora para mantener el equipo limpio y protegido durante las giras.
