LAIA- 26

Nuevo Line Array compacto

Line Array ultra compacto y autoamplificado (fuente de alimentación conmutada Clase D). Consta de 2 transductores de 6” (bobina de 2”) y un motor de salida de 1” con sistema de guía de ondas, ofreciendo una cobertura precisa de 100ºH x 8ºV. Controlado por DSP (tecnología FIR) con 1200W de amplificación y 130 dB de pico.

Descripción

El recinto LAIA-26 es un módulo de Line Array de formato ultra compacto que ofrece una solución ideal para una amplia variedad de aplicaciones en interiores y exteriores donde se requiere un sistema Line Array compacto, práctico y fiable.

El LAIA-26 es un sistema autoamplificado de 2 vías con un total de 1200W en Clase D y fuente de alimentación conmutada universal. Equipado con un potente DSP de última generación de 64-bit/96KHz, diseñado y fabricado por Lynx Pro Audio, ofrece los avances más recientes en procesamiento digital, como los filtros FIR, que proporcionan una respuesta lineal en frecuencia y fase.

Los convertidores AD/DA de 32-bit/96KHz de última generación convierten a este sistema en uno de los line arrays más avanzados e innovadores del mercado, lo que se traduce en una calidad de sonido superior. Además, los sistemas de la serie LAIA pueden controlarse de forma remota mediante la plataforma de control OCS, otorgando al usuario la capacidad de controlar los sistemas sin necesidad de procesadores externos.



Características principales

→ Autoamplificado Clase D (bi-amplificado)

→ Procesamiento digital integrado

→ Control de temperatura interno

→ Protección electrónica

→ Filtros FIR de fase lineal

→ Monitorización online disponible

→ Sistema activo de 2 vías

N

Perfecto para:

→ Eventos al aire libre
→ Teatros
→ Refuerzo de frontfill/downfill
→ Auditorios
→ Sonorización en directo en interiores
→ Lugares de culto

Datos técnicos

Componentes	LF: 2 x 6”, bobina de 2” con tratamiento impermeable.
	HF:1 x salida de 1”, bobina de 1.75”.
Rango de frecuencia	75 Hz – 20 KHz (-10 dB)
Respuesta de frecuencia	85 Hz – 18 KHz (± 3dB)
Max SPL	124dB / 130 dB pico*
Cobertura	100º H x 8 º V
Potencia	1200 W (2400 W pico) Clase D con fuente conmutada. Amplificador LF: 1 x 800 W RMS (1600 W pico). Amplificador HF: 1 x 400 W RMS (800 W pico).
Procesamiento DSP	DSP Lite 96 KHz / 64 bits de doble precisión.
Control	Interfaz de control del usuario
Conexiones de control	conexiones USB (programación DSP) y puerto Ethernet dual
Entrada	Analógica BAL/UNBAL XLR.
Alimentación AC	90 – 264V. 50/60 Hz
Conexiones AC	16A Neutrik powerCON TRUE1 TOP con salida de enlace
Acabado	Recubrimiento de poliurea, pintura de alta resistencia.

Material	Contrachapado premium de 15 mm
Dimensiones	181 x 549 x 356.8 mm (sin pasadores)
Peso	15 Kg (33.07 lbs)

* SPL máximo calculado basado en la potencia máxima nominal y la sensibilidad medida.

Configuración del DSP

Configuración del panel DSP

En la parte posterior del recinto encontrarás el área de control digital. Con el pequeño joystick que se encuentra debajo de la pantalla podrás configurar las opciones de ajuste básicas del DSP interno.

Mueve el joystick para seleccionar los iconos a la izquierda de la pantalla. Puedes entrar a cada una de las siguientes funciones: Pantalla principal, ajustes, carpeta, configuración e información. Recuerda que debes aplicar la configuración deseada en cada recinto y que la pantalla necesita electricidad para funcionar.

La pantalla se apagará automáticamente si no se hace ningún cambio o movimiento después de unos segundos para evitar el uso de luz en situaciones en las que no se requiera. Para reactivar la pantalla simplemente presiona el joystick.

Las pantallas que mostramos a continuación son un ejemplo y pueden variar ligeramente entre modelos.

Panel de configuración:

	PANTALLA PRINCIPAL En la pantalla principal verás la entrada (input) y la salida (output) del recinto: • Input: Puedes ver un vúmetro con el nivel de entrada y señal clip. • Output: Se encuentra un vúmetro con el nivel de salida (0 dBu es el nivel máximo del amplificador). Puedes comprobar el compresor y controlar la actividad dinámica.
	AJUSTES Este panel permite cambiar la ganancia, la polaridad, poner el mute y cambiar el delay para las entradas. Además, tiene la posibilidad de poner un high pass al que se le puede cambiar el tipo de filtro, frecuencia y orden.
	CARPETA Esta pantalla muestra el nombre del preset y su descripción. Usando el joystick puedes cambiar el preset.
	CONFIGURACIÓN Esta pantalla sirve para configurar Ethernet. Puedes elegir automático o manual. También puedes configurar el protector de pantalla. Aquí también se encuentra la selección de entrada. Puedes elegir entre analógica o AES3 para el canal 1 o el canal 2.
	INFORMACIÓN La última pantalla muestra información general sobre los componentes del recinto. Aquí encontrarás el modelo del recinto, su número de serie, las versiones de hardware y firmware del DSP, el modelo del módulo de amplificación con su versión de hardware, y el estado del acelerómetro.

Consulta el siguiente TUTORIAL para entender el funcionamiento:

Configuración del panel DSP

En la parte posterior del recinto encontrarás el área de control digital. Con el pequeño joystick que se encuentra debajo de la pantalla podrás configurar las opciones de ajuste básicas del DSP interno.

Mueve el joystick para seleccionar los iconos a la izquierda de la pantalla. Puedes entrar a cada una de las siguientes funciones: Pantalla principal, ajustes, carpeta, configuración e información. Recuerda que debes aplicar la configuración deseada en cada recinto y que la pantalla necesita electricidad para funcionar.

La pantalla se apagará automáticamente si no se hace ningún cambio o movimiento después de unos segundos para evitar el uso de luz en situaciones en las que no se requiera. Para reactivar la pantalla simplemente presiona el joystick.

Las pantallas que mostramos a continuación son un ejemplo y pueden variar ligeramente entre modelos.

PANTALLA PRINCIPAL

En la pantalla principal verás la entrada (input) y la salida (output) del recinto:

• Input: Puedes ver un vúmetro con el nivel de entrada y señal clip.

• Output: Se encuentra un vúmetro con el nivel de salida (0 dBu es el nivel máximo del amplificador). Puedes comprobar el compresor y controlar la actividad dinámica.

AJUSTES

Este panel permite cambiar la ganancia, la polaridad, poner el mute y cambiar el delay para las entradas.

Además, tiene la posibilidad de poner un high pass al que se le puede cambiar el tipo de filtro, frecuencia y orden.

CARPETA:

Esta pantalla muestra el nombre del preset y su descripción.

Usando el joystick puedes cambiar el preset.

CONFIGURACIÓN:

Esta pantalla sirve para configurar Ethernet. Puedes elegir automático o manual.

También puedes configurar el protector de pantalla.

Aquí también se encuentra la selección de entrada. Puedes elegir entre analógica o AES3 para el canal 1 o el canal 2.

INFORMACIÓN:

La última pantalla muestra información general sobre los componentes del recinto.

Aquí encontrarás el modelo del recinto, su número de serie, las versiones de hardware y firmware del DSP, el modelo del módulo de amplificación con su versión de hardware, y el estado del acelerómetro.

Consulta el siguiente TUTORIAL para entender el funcionamiento:

Otras características

Hardware para LAIA- 26

	Caja LAIA-26 está construido con contrachapado de abedul premium de 11 capas (15 mm de grosor) y terminado con un revestimiento de poliurea.
	Diseño interno La estructura interna del LAIA-26 está fuertemente reforzada para una mayor durabilidad, y todas las partes están ensambladas en insertos metálicos con tornillos métricos. Los módulos de amplificación y el DSP están alojados en una cámara separada de los drivers, lo que evita el exceso de calor y vibración, garantizando así una mayor eficiencia y fiabilidad.

	Reja El LAIA-26 cuenta con dos parrillas frontales de alta resistencia con recubrimiento en polvo y una tela acústica especial en la parte trasera para proteger los transductores contra el polvo y la suciedad.

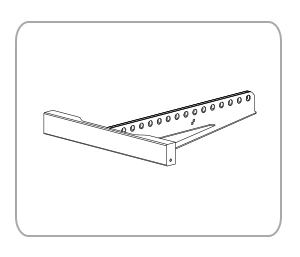

	Sistemas de rigging El sistema de rigging de 3 puntos, con 2 palancas frontales retráctiles y 1 punto central/trasero, permite colgar hasta 16 gabinetes LAIA-26 en un solo array. Los ángulos de splay son opcionales, con un rango de entre 0º y 10º, con incrementos de 1º, lo que facilita la creación de la curva deseada. The system can also be rigged and angled in retracted position enabling a much easier set-up without the need to lift each cabinet individually.
	Transporte El LAIA-26 es fácil de transportar gracias a su flight case dedicado, donde puede guardarse en posición de descanso. Con la opción de soporte (craddle): no es necesario usar pasadores de bloqueo.
