CLS-121SP

Unidad de subgraves en configuración de radiación directa

Recinto compacto de muy alta potencia para subgraves. Sistema subgrave en configuración de radiación directa. Transductor de neodimio de 21″ (bobina de 4,5″).

Descripción

l recinto CLS-121SP es una unidad de subgraves de alto rendimiento extremadamente potente que está diseñada para ser utilizada al unísono con el módulo line array CLS-212P coaxial. Utiliza un altavoz custom de 21” y baja distorsión (bobina 4” entrada/salida) con doble araña de silicio con elasticidad optimizada, bobina ventilada (tecnología Malt-Cross exclusiva) para una compresión de potencia reducida y anillo de demodulación en aluminio para una distorsión muy baja.

Diseñado para ser utilizado como unidad de subgraves estándar o fácilmente configurable en modo cardioide gracias a los conectores de alimentación delanteros y traseros integrados, que permiten una instalación discreta en cualquier orientación, sin cables visibles en la parte frontal del cluster. Los refuerzos de madera internos son extra resistentes y han sido especialmente diseñados para reducir las vibraciones no deseadas, eliminando cualquier ruido, reduciendo la distorsión y brindando un sonido limpio. Al mismo tiempo, el resonador de graves está diseñado con una apertura redondeada para eliminar cualquier turbulencia causada por las aristas más afiladas dentro del camino de las ondas sonoras.

Dependiendo de la configuración, el sistema está amplificado con la serie GTX, amplificadores de alto nivel de potencia de 4 canales diseñados para los estrictos requisitos del directo y las giras. Estos amplificadores han sido equipados con un FIR-DSP de alta calidad, con procesamiento DSP de 96 kHz de alto rendimiento y una gran pantalla IPS, con un panel táctil para la interfaz de usuario.

El diseño se ha implementado con el Gestor Power Control Management para configurar a través del DSP cómo compartir la potencia entre los canales según las necesidades del usuario, teniendo la posibilidad de obtener en un solo canal la máxima potencia. Las entradas opcionales Networking AES67 y AES3 Digital están disponibles para los amplificadores GTX.

El recinto está hecho de madera contrachapada de abedul de primera calidad, terminada con un revestimiento de poliurea para ofrecer una mayor durabilidad y protección contra la intemperie. Hay disponible una serie de accesorios especialmente diseñados para este recinto.

Características clave

Extraordinaria salida de alta potencia

• Conectores de alimentación en parte delante y trasera para configuración cardioide

Construido con contraplacado marino de abedul y recubrimiento de poliurea

Configuración cardioide y/o estándar tanto en modo apilado como volado

N

Adaptado para:

→  Touring  e instalaciones fijas
→  Estadios deportivos
→  Lugares de culto
→  Instalación en bares y discotecas
→  Salas de concierto y auditorios
→  Refuerzo de las bajas frecuencias para el CLS-212P

Datos técnicos



Componentes
LF: altavoz custom de 21” y baja distorsión (bobina 4” entrada/salida) con doble araña de silicio con elasticidad optimizada, bobina ventilada (tecnología Malt-Cross exclusiva) para una compresión de potencia reducida y anillo de demodulación en aluminio para una distorsión muy baja.
Rango de frecuencia 30 Hz – 90 Hz (preset 90 Hz)
Cobertura
Cuasi omnidireccional
Max SPL / Pico 131 dB / 137 dB
Sensitive 1w/1m half space
99 dB
Impedancia:  8 Ω
Configuración
Subgrave de radiación directa tipo bass-reflex
Acabado Recubrimiento de poliurea
Material
15 mm / 18 mm contraplacado marino de abedul
Dimensiones 608 x 800 x 778 mm (Al x An x P) / con pines 814.5 mm (An)
Peso
64 Kg

SPL máximo calculado según la potencia máxima nominal y la sensibilidad medida.

Otras características

Hardware para CLS-121SP
Enclousure-v12
Recinto

El recinto CLS-121S está fabricado con contraplacado marino de abedul de 11 y 13 capas (15 mm y 18 mm de espesor). Acabado con recubrimiento de poliurea.

Internal
Diseño interno

La estructura interna del recinto está reforzada para alargar su longevidad y todas las piezas están ensambladas en insertos de metal con tornillos métricos. Los módulos de amplificación y DSP están alojados en una cámara separada de los drivers.

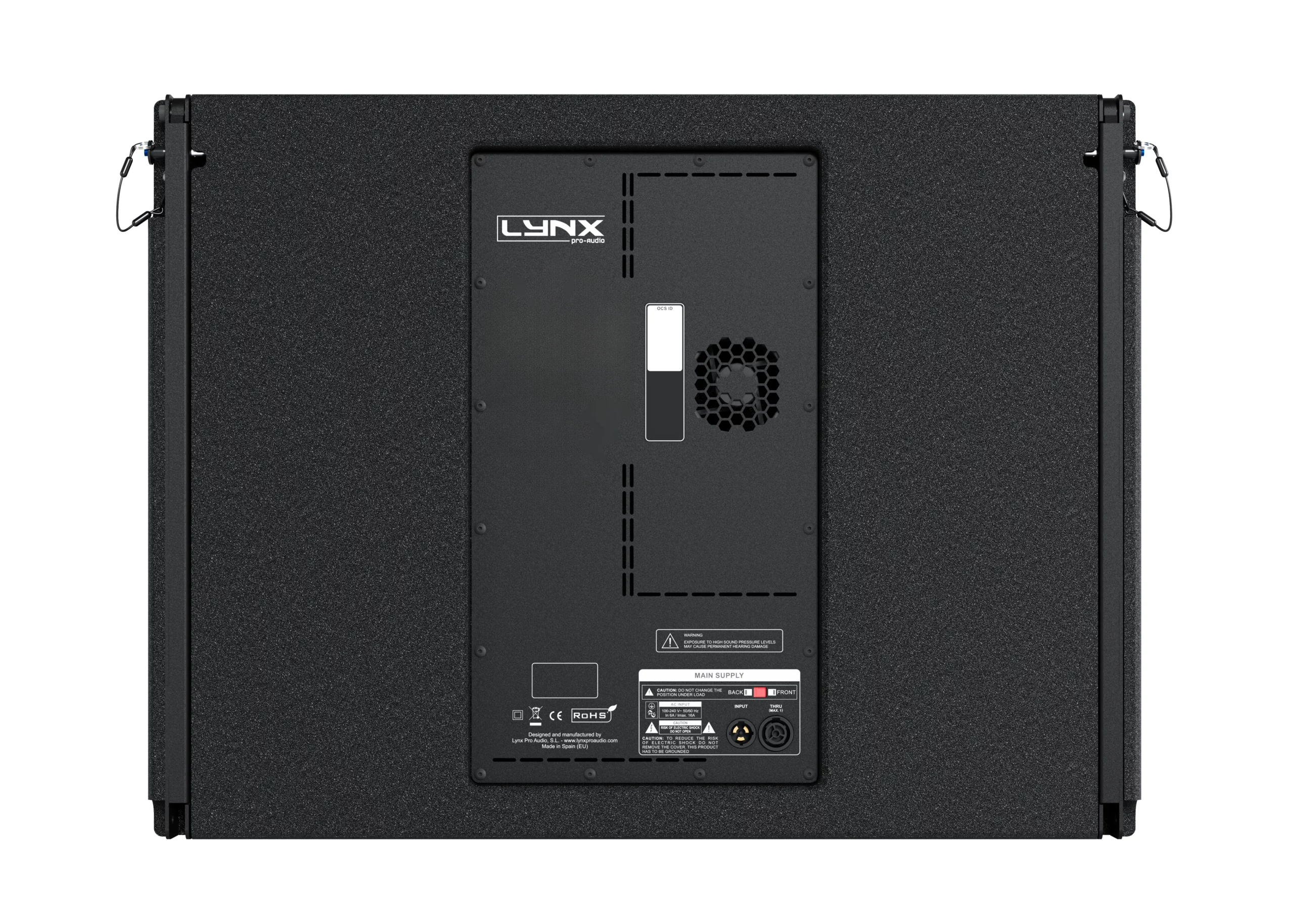

Panel trasero y delantero

El panel trasero de acero contienes conexiones y aloja los módulos de amplificación y DSP, es fácilmente accesible y los aloja por separado de los drivers, evitando el calor y las vibraciones excesivos, lo que brinda una mayor eficiencia y fiabilidad.

El panel de conexiones delantero permite conectar alimentación y señal para configuración en modo cardioide. Este panel está integrado en la reja.



Grill
Reja

El recinto CLS-121S cuenta con tres robustas rejillas frontales de alta resistencia con un filtro textil antipolvo para proteger los altavoces.

Handle-LX-318C
Asas

El CLS-121S cuenta con cuatro asas ergonómicas, dos a cada lado del recinto, con firme agarre interno. Facilitan el transporte, posicionamiento y carga de los recintos.

Rigging

El sistema de volado de 4 puntos incluye 4 levas retráctiles que permiten volar hasta 10 recintos CLS-121S en un solo array o junto con el CLS-212 coaxial. Con un ángulo fijo de 0º.

Se puede unir directamente con el CLS-212 a través del accesorio SC-CLS212/121S o añadir más recintos (hasta 1000 kilos) con el soporte de volado SV-CLS20.

Transporte

El CLS-121S cuenta con dos opciones de transporte: una tapa de madera frontal con ruedas (100 mm) o un carro para transportar hasta 3 recintos.

Accesorios para CLS-121SP

SV-CLS20

Soporte de volado para 16 CLS-212 o CLS-121S.
Max. 1000 Kg

SC-CLS212/121S
Sistema de conexión para CLS-212 junto con CLS-121S

ST-SVCLS/M20

Kit para conectar el soporte de volado SV-CLS10 o SV-CLS20 con el plato M20

ST-CLSKIT
4 x estabilizadores de suelo para SV-CLS10

CA-CLS121S

Carro de transporte delantero extraíble



CA-CLS121S/2

Carro para 2 CLS-121S

FD-4LXV8

FD-CLS121S

Funda protectora en nylon para CLS-121S con CA-CLS121S

FD-2CLS121S

Funda protectora en nylon para 2 CLS-121S con CA-CLS121S/2

Rain-Cover FD-CLSSUBNL
Protector de lluvia para CLS-118S / CLS-121S / CLS-218S
FC-GXR15X2 FC-SVCLS10
Flight case para transportar 2 SV-CLS10, cables y accesorios
BALL-PSR

BALL-PSR0820

Pasador de bola con cordón para recintos CLS-212 y CLS-121S
