CLS-28P

Módulo line array coaxial (pasivo)

Recinto de 3 vías biamplificado para arreglo lineal extremadamente potente y compacto. Doble transductor coaxial de neodimio de 8” de alta potencia, con un motor coaxial de onda plana exclusivo de 8” y doble diafragma.

Descripción

El recinto CLS-28P es un elemento simétrico de 3 vías con sistema coaxial biamplificado para arreglo lineal de alto rendimiento. Extremadamente potente y compacto, este recinto está diseñado para montajes de mediano tamaño tanto en giras como en instalaciones fijas.

Para las bajas frecuencias utiliza dos altavoces custom de 8” y baja distorsión con bobina de 2,5” DUO ventilada con tecnología exclusiva de enfriamiento Malt Cross, imán de neodimio con optimizado FEA, anillo de demodulación en aluminio y cono impermeable.

Para las frecuencias medias y altas, utiliza un motor coaxial de onda plana de 8” y doble diafragma muy ligeros. La tecnología de esta bobina es única, emplea un ligero cable de aluminio revestido de cobre, enrollado dentro y fuera de la parte móvil de Kapton para mejorar la disipación de calor, aumentando significativamente el rendimiento acústico y la fiabilidad del motor al mismo tiempo que minimiza la compresión de potencia. El diafragma anular más grande cubre el rango medio de frecuencia, entre 500Hz y 6.3KHz, con una respuesta suave y lineal. El diafragma anular para las frecuencias altas es ultraligero y ofrece una respuesta transitoria excepcional con una eficiencia muy alta entre 6.3KHz y 22Khz.

Con dos subsistemas en uno, cada elemento cubre un rango de frecuencia más pequeño para conseguir un mayor manejo de la potencia, alta dinámica y una distorsión extremadamente baja, ofreciendo una excelente coherencia de fase con una alineación en tiempo perfecta, sin problemas de interferencia entre múltiples fuentes. Gracias al amplio ancho de banda para medios, ampliado hasta los graves (550Hz), el CLS-28P puede ofrecer un ángulo de cobertura horizontal constante inigualable: 100º.

Dependiendo de la configuración, el sistema está amplificado con la serie GTX, amplificadores de alto nivel de potencia de 4 canales diseñados para los estrictos requisitos del directo y las giras. Estos amplificadores han sido equipados con un FIR-DSP de alta calidad, con procesamiento DSP de 96 kHz de alto rendimiento y una gran pantalla IPS, con un panel táctil para la interfaz de usuario.

El diseño se ha implementado con el Gestor Power Control Management para configurar a través del DSP cómo compartir la potencia entre los canales según las necesidades del usuario, teniendo la posibilidad de obtener en un solo canal la máxima potencia. Las entradas opcionales Networking AES67 y AES3 Digital están disponibles para los amplificadores GTX.

El recinto está hecho de madera contrachapada de abedul de primera calidad, terminada con un revestimiento de poliurea para ofrecer una mayor durabilidad y protección contra la intemperie. Hay disponible una serie de accesorios especialmente diseñados para este recinto y su sistema de volado con 3 puntos incluye 2 pletinas delanteras elevables automáticamente así como 1 punto trasero en el centro que permiten volar hasta 16 recintos CLS-28P en un solo array. El sistema también puede ser montado y angulado en posición de reposo, lo que permite facilitar enormemente su configuración sin necesidad de tener que levantar cada recinto individualmente.

Características clave

 Extraordinaria relación tamaño-potencia

Un motor coaxial de onda plana de 8″ y doble diafragma

 Perfecto acoplamiento acústico de cada elemento para crear una fuente lineal virtualmente continua con una excelente coherencia de fase

 Ancho de banda extendido (55 Hz – 22 KHz)

• Alineación de tiempo perfecta que evita problemas de interferencia de múltiples fuentes

Construido en contraplacado marino de madera de abedul y revestimiento de poliurea

N

Adaptado para:

→  Touring e instalaciones fijas
→  Estadios deportivos
→  Lugares de culto
→  Instalación en bares y discotecas
→  Teatros
→  Salas de concierto y auditorios
→  Downfill para CLS-212P

Datos técnicos



Componentes
LF: dos altavoces custom de 8” y baja distorsión con bobina de 2,5” DUO ventilada con tecnología exclusiva de enfriamiento Malt Cross, imán de neodimio con optimizado FEA, anillo de demodulación en aluminio y cono impermeable
MF/HF: un motor coaxial de onda plana de 8” y doble diafragma

-MF: bobina de voz de 3.5″ (90 mm), 150 W (AES)
-HF: bobina de voz de 1.5″ (44.4 mm), 80 W (AES)

Frecuencia de rango 55 Hz – 22 KHz (-10dB)
Respuesta de frecuencia 65 Hz – 20 KHz (± 6dB)
Impedancia
Low Section: 8 Ω
Mid/High Section: 16 Ω
Sensibilidad LF: 100 dB, MF/HF: 112 dB
Max SPL/Pico
LF: 130 dB / 136 dB
MF/HF: 135 dB / 143 dB
Potencia Bi- Amp LF: 1000W (2000W programa, 4000W pico)
Bi-Amp HF: 150W ( 300W programa, 1000W pico)
Cobertura horizontal
110º (-10 dB), 100º (-6 dB)
Cobertura vertical Elemento individual de 10º
Crossover
Low/Mid 550 Hz
Mid/High 6300 Hz
Conectores 2 x Neutrik Speakon NL4MP
Acabado
Recubrimiento de poliurea
Material 15 mm contraplacado marino de abedul
Dimensiones
254.5 x 600 x 480 mm (Al x An x P) / con pines 613.5 mm (An)
Peso 25 Kg (55 lbs)

SPL máximo calculado según la potencia máxima nominal y la sensibilidad medida.

Otras características

Hardware para CLS-28P
Enclousure-v12
Recinto

El recinto CLS-28 está fabricado con contraplacado marino de abedul de 11 capas (15 mm de espesor). Acabado con recubrimiento de poliurea.

Diseño interno

La estructura interna del recinto está reforzada para alargar su longevidad y todas las piezas están ensambladas en insertos de metal con tornillos métricos. Los módulos de amplificación y DSP están alojados en una cámara separada de los drivers.

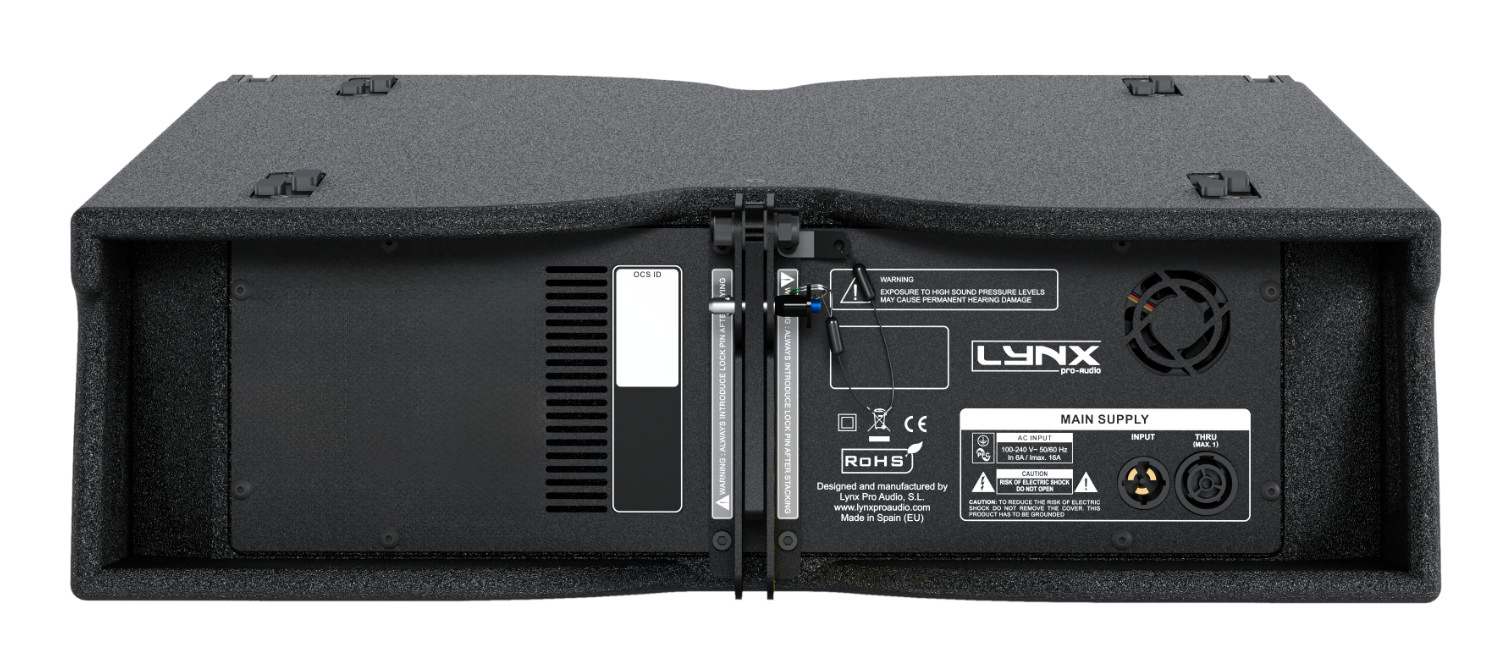

Panel trasero

El panel trasero de acero contiene todas las conexiones y aloja los módulos de amplificación y DSP, es fácilmente accesible y los aloja por separado de los drivers lo que brinda una mayor eficiencia y fiabilidad.



Reja

El recinto CLS-28 cuenta con dos robustas rejillas frontales de alta resistencia con un filtro textil antipolvo para proteger los altavoces.

Asas

Cuenta con cuatro asas ergonómicas, dos a cada lado del recinto, con firme agarre interno, que facilitan el transporte, posicionamiento y carga de los recintos.

Dos de las asas se encuentran en la parte trasera y otras dos con forma de L se encuentran a los lados del recinto.

Rigging

El sistema de volado con 3 puntos incluye 2 levas delanteras retráctiles así como un punto trasero en el centro que permite volar hasta 16 recintos CLS-28 en un solo array, con ángulos de separación de entre 0º y 10º con incrementos de 1º para crear la curva deseada.

El sistema también puede ser montado y angulado en posición de reposo, lo que permite facilitar enormemente su configuración sin necesidad de tener que levantar cada recinto individualmente.

Transporte

El CLS-28 es fácil de transportar gracias a su flight case de transporte dedicado, donde puede guardarse en posición de reposo.

Accesorios para CLS-28P
SV-CLS10
Soporte de volado para 16 CLS-28 o CLS-118S.
Máx. 600 Kg
SV-CLS10 Lite
Soporte de volado para 16 CLS-28.
Máx. 600 Kg
SC-CLS28/118S
Sistema de conexión para CLS-28 junto con CLS-118S
SC-CLS212/28
Sistema de conexión para CLS-212 junto con CLS-28
ST-SVCLS/M20
Kit para conectar el soporte de volado SV-CLS10 o SV-CLS20 con el plato M20

ST-CLSKIT

4 x estabilizadores de suelo para SV-CLS10

Rain-Cover FD-CLS28
Protector de lluvia para CLS-28
FC-GXR15X2 FC-4CLS28
Flight case para transportar 4 CLS-28
FC-GXR15X2 FC-SVCLS10
Flight case para transportar 2 SV-CLS10, cables y accesorios
BALL-PSR

BALL-PSR0820

Pasador de bola con cordón para recintos CLS-28 y CLS-118S
