CLS-210P
Line array coaxial biamplificado
Recinto line array coaxial biamplificado de 3 vías extremadamente compacto y potente. Dos transductores de neodimio de 10″ de alta potencia y un exclusivo transductor de onda plana coaxial de doble diafragma de 10″.
Descripción
El recinto CLS-210P es un elemento simétrico de 3 vías con sistema coaxial autoamplificado y DSP incorporado, diseñado para arreglo lineal de alto rendimiento. Extremadamente potente y compacto, este recinto está pensado para montajes de mediano tamaño tanto en giras como en instalaciones fijas.
Utiliza dos altavoces personalizados de baja distorsión de 10″ (bobina DUAL de 88 mm (3,5»)) para las bajas frecuencias con un solo anillo demodulador y un cono impermeable.
Para las Utiliza dos altavoces personalizados de baja distorsión de 10″ (bobina móvil DUAL de 88 mm (3,5»)) para las bajas frecuencias con un solo anillo demodulador y un cono impermeable.ncorpora un motor coaxial planar de 10” con doble diafragma ultraligero. La tecnología de la bobina de este motor es única: emplea un cable de aluminio revestido de cobre, enrollado tanto por dentro como por fuera de la parte móvil de Kapton, lo que mejora significativamente la disipación del calor, aumentando la salida acústica y la fiabilidad del transductor, al mismo tiempo que se reduce al mínimo la compresión de potencia.
El diafragma anular más grande cubre el rango medio de frecuencia, entre 550 Hz y 6.3 kHz, con una respuesta suave y lineal. El diafragma anular para las frecuencias altas es ultraligero y ofrece una respuesta transitoria excepcional con una eficiencia muy alta desde 6.3 kHz hasta 22 kHz.
Con dos subsistemas en uno, cada transductor cubre un rango de frecuencia más reducido, lo que permite un mayor manejo de potencia, alta dinámica y una distorsión extremadamente baja. Esto garantiza una excelente coherencia de fase y una alineación temporal perfecta, sin problemas de interferencia entre múltiples fuentes. Gracias al amplio ancho de banda extendido hacia las bajas frecuencias (550 Hz), el CLS-210P ofrece una cobertura horizontal constante de 100°, inigualable en su categoría.
El sistema puede ser amplificado con la serie GTX, amplificadores clase D de 4 canales con niveles de potencia extremadamente altos y gran eficiencia. Estos amplificadores están equipados con procesamiento DSP FIR de alta calidad (96 kHz), una pantalla IPS de gran tamaño con panel táctil y tecnología Advanced Audio Power Control Management, que permite al usuario configurar la distribución de potencia entre los canales directamente desde el DSP, pudiendo concentrar toda la potencia en un único canal si así se desea.
También están disponibles entradas digitales opcionales Dante (AES67) y AES3.
El recinto está fabricado con madera contrachapada de abedul de primera calidad y terminado con un revestimiento de poliurea que proporciona mayor durabilidad y protección contra la intemperie. Dispone de una serie de accesorios dedicados, y su sistema de volado de 3 puntos incluye 2 pletinas delanteras elevables automáticamente y 1 punto trasero central, lo que permite volar hasta 16 recintos CLS-210P en un solo array. El sistema también puede ser montado y angulado en posición de reposo, lo que facilita enormemente su configuración sin necesidad de levantar cada recinto individualmente.
Características principales
|
• Extraordinaria relación potencia/tamaño |
|
• Un motor coaxial de onda plana de 10″ y doble diafragma |
|
•Perfecto acoplamiento acústico de cada elemento para crear una fuente lineal virtualmente continua con una excelente coherencia de fase |
|
• Ancho de banda extendido (55 Hz – 22 KHz) |
|
• Alineamiento de tiempo perfecta que evita problemas de interferencia de múltiples fuentes |
|
• Diseño ergonómico en contrachapado de abedul de primera calidad y acabado en poliurea |
Perfecto para:
| → Instalaciones fijas y móviles |
| → Estadios deportivos |
| → Lugares de culto |
| → Instalaciones de clubes |
| → Teatros |
| → Salas de conciertos y auditorios |
| → Downfill para CLS-212P |
Datos técnicos
Componentes |
LF: 2 x 10” (VC DUAL 88mm (3,5”) ), cono impermeable tratado por ambos lados, imán de neodimio, 1600 W (AES) |
MF/HF: 10″ transductor de onda plana coaxial de doble diafragma-Mid: 3.5″ (90 mm) vc, 150 W (AES) |
|
| Rango de frecuencia | 55 Hz – 22 KHz (-10dB) |
Rango de frecuencia |
65 Hz – 20 KHz (± 6dB) |
| Impedancia | Bajo: 8 Ω Medio/alto: 16 Ω |
Sensibilidad |
LF: 100 dB, MF/HF: 112 dB |
| Max SPL/Pico |
LF: 134 dB / 140 dB MF/HF: 135 dB / 143 dB |
Potencia |
Bi- Amp LF: 1600W (3200W programa, 6400W pico)
|
| Horizontal coverage | 110º (-10 dB), 100º (-6 dB) |
Cobertura vertical |
Elemento individual 10º |
| Crossover | Bajas/Medias 550 Hz Medias/Altas 6300 Hz |
Conectores |
2 x Neutrik Speakon NL4MP |
| Acabado | Revestimiento de poliurea negra, pintura resistente de alto grado. Otros colores (RAL) disponibles |
Material |
Contrachapado de abedul Premium de 15 mm |
| Dimensiones | 302 x 800 x 479mm |
Peso |
38 Kg |
SPL máximo calculado en función de la potencia de pico nominal y la sensibilidad medida.
Otras características
Hardware para CLS-210P
 |
RecintoEl recinto CLS-210P está fabricado con contraplacado marino de abedul de 11 capas (15 mm de espesor). Acabado con recubrimiento de poliurea. |
 |
Diseño internoLa estructura interna del recinto está reforzada para alargar su longevidad y todas las piezas están ensambladas en insertos de metal con tornillos métricos. Los módulos de amplificación y DSP están alojados en una cámara separada de los drivers. |
 |

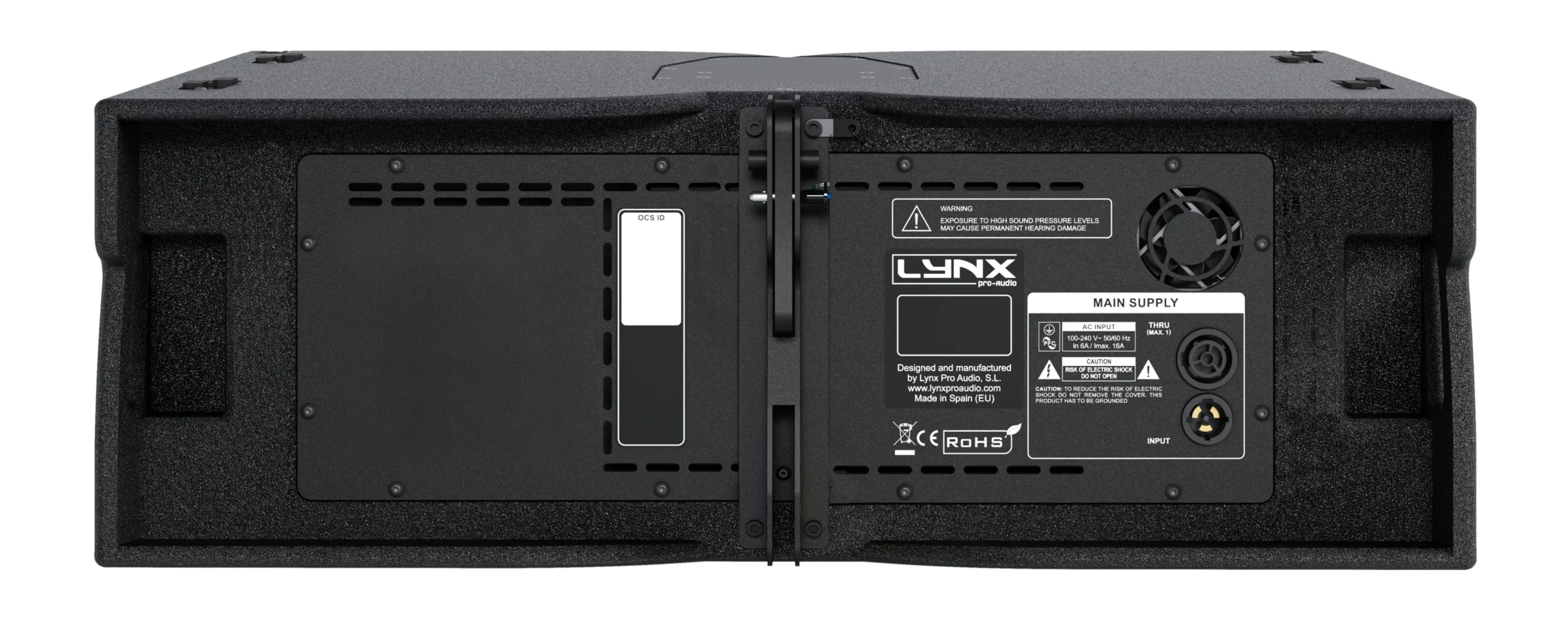

Panel traseroEl panel trasero de acero contiene todas las conexiones y aloja los módulos de amplificación y DSP, es fácilmente accesible y los aloja por separado de los drivers lo que brinda una mayor eficiencia y fiabilidad. |
 |
RejaEl recinto CLS-210P cuenta con dos robustas rejillas frontales de alta resistencia con un filtro textil antipolvo para proteger los altavoces. |
 |
AsasCuenta con cuatro asas ergonómicas, dos a cada lado del recinto, con firme agarre interno, que facilitan el transporte, posicionamiento y carga de los recintos. Dos de las asas se encuentran en la parte trasera y otras dos con forma de L se encuentran a los lados del recinto. |
 |
RiggingEl sistema de volado con 3 puntos incluye 2 levas delanteras retráctiles así como un punto trasero en el centro que permite volar hasta 16 recintos CLS-210P en un solo array, con ángulos de separación de entre 0º y 10º con incrementos de 1º para crear la curva deseada. El sistema también puede ser montado y angulado en posición de reposo, lo que permite facilitar enormemente su configuración sin necesidad de tener que levantar cada recinto individualmente. |
 |
TransporteEl CLS-210P es fácil de transportar gracias a su flight case de transporte dedicado, donde puede guardarse en posición de reposo. |
Accesorios para CLS-210P
 |
SV-CLS10 Soporte volado para 16 CLS-210P u 8 CLS-118S. |
 |
SC-CLS210/118S Sistema de conexión para CLS-210P junto con CLS-118S |
 |
SC-CLS212/28 |
 |
ST-SVCLS/M20 Kit para conectar el soporte volado SV-CLS10 o SV-CLS20 y la placa M20 |
 |
ST-CLS10KIT 4 x estabilizadores de suelo para SV-CLS10 |
 |
FD-CLS28NL Funda impermeable para CLS-210P |
 |
FC-4CLS28 Flight case para transportar 4 CLS-210P |
|
FC-SVCLS10 Flight case oara transportar 2 SV-CLS10, cables y accesorios |
 |
BALL-PSR0820R Pasador de bola con cordón para recintos CLS-210P y CLS-118S |
 |
POWERRACK10 Rack de transporte 10 unidades |
