GXR-LA210A (Legacy)

Line array autoamplificado, nº1 en compactos

Recinto line array auto-amplificado con clase D. Sistema de dos vías equipado con dos altavoces de 10″ (bobina 2″) y un motor de 1.4″ acoplado a una guía de ondas (100°H x 10°V). Recinto Bi-amplificado que ofrece altos niveles de potencia desde un sistema compacto.

El recinto GXR-LA210A es un line array que ofrece todas las prestaciones de un sistema de primera clase, siendo una solución ideal para proyectos de instalación y eventos de todo tipo, en donde se requiera un sistema line array compacto, práctico y fiable.

El recinto está amplificado con un total de 1400 W en clase D y fuente de alimentación conmutada, con sistema PFC y procesador DSP con filtros FIR de fase lineal. Monta dos altavoces de 10” junto a un sistema guía-ondas Este sistema puede ser controlado online en tiempo real. El recinto también puede suministrase en modo bi-amp y cuenta con una completa gama de accesorios que facilitan su utilización tanto en giras como en instalaciones fijas.

Para el refuerzo de las bajas frecuencias puede contar con el apoyo de las unidades de subgraves GXR-D15A y GXR-D18A.

Recomendado para:

Directo
Discotecas
Teatros
Lugares de culto
Instalaciones fijas
Touring

Excelente relación tamaño-potencia
Dos transductores de 10” con bobina de 2” para las frecuencias graves/medias y driver de compresión de 1,4” con bobina de 3” y diafragma de titanio para las altas frecuencias.
Guía de ondas de precisión que proporciona una cobertura de 100° H × 10° V, optimizada para aplicaciones de line array.
Amplificación integrada de 1400 W RMS en Clase D, con fuente de alimentación conmutada y PFC, proporcionando un elevado nivel de presión sonora de hasta 135 dB SPL.
Amplio ancho de banda, con un rango de frecuencia de 60 Hz – 20 kHz (-10 dB) y una respuesta de 68 Hz – 18 kHz (±3 dB).
Procesamiento digital integrado DSP a 96 kHz / 64 bits de doble precisión, con filtros FIR de fase lineal.
Sistema activo de dos vías biamplificado, con 800 W RMS para LF y 600 W RMS para HF, además de protección electrónica y control interno de temperatura.
Interfaz de usuario con pantalla IPS de 2,8”, junto con conexiones USB para actualización del DSP y Ethernet para monitorización OCS.
Construcción robusta en contrachapado de abedul Premium de 15 mm, con acabado de poliurea de alta resistencia.
Sistema autoamplificado, que elimina la necesidad de amplificación externa y permite combinarlo con los subgraves GXR-D15A o GXR-D18A para ampliar la respuesta en bajas frecuencias.

Componentes

LF: 10”, bobina 2”, Malt Cross Cooling System
HF: 1.4” (salida) bobina 3”, diafragma de titanio, acoplado a una guía de ondas

Rango de frecuencia

60Hz – 20KHz (- 10dB)

Respuesta de frecuencia

68 Hz – 18KHz (± 3dB)

SPL Máximo

135 dB

Cobertura

100º H x 10ºV

Potencia

1400 W Clase D con fuente de alimentación conmutada & PFC

Amplificador LF

1 x 800 W RMS, 1600 W pico

Amplificador HF

1 x 600 W RMS, 1200 W pico

Procesado

Procesador interno DSPB-FL Lynx.
96 KHz / 64 bit precisión doble equipada con filtros FIR de fase lineal

Control

Interfaz de control de usuario con pantalla IPS de 2.8 pulgadas y joystick multifunción

Comunicación

Ethernet (OCS) y USB

Entrada

Análogica / AES3 opcional

Entrada AC

90 – 264V. 50/60 Hz con PFC

Conectores AC

16A Neutrik PowerCON TRUE1 TOP salida looping

Acabado

Recubrimiento de poliurea

Material

15mm contrachapado marino abedul

Dimensiones

298 x 790 x 436 mm (Al x An x P)

Peso

31 Kg (68.2 lbs)

Otras características

Hardware para GXR-LA210A (Legacy)

Recinto

El recinto está fabricado con contrachapado marino de abedul de 13 capas (18 mm de espesor) y acabado con recubrimiento de poliurea.

Diseño interno

La estructura interna del recinto está reforzada para alargar su longevidad y todas las piezas están ensambladas en insertos de metal con tornillos métricos. Los módulos de amplificación y DSP están alojados en una cámara separada de los drivers.

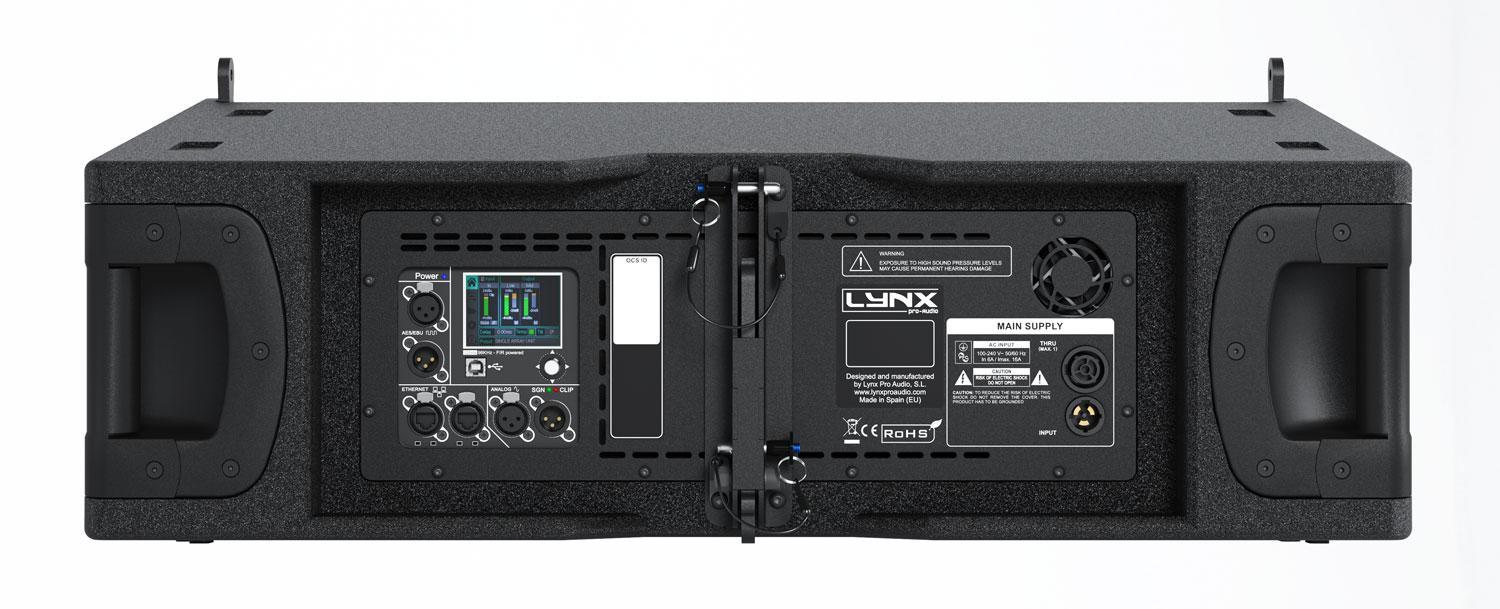

Panel trasero

El panel trasero de acero contiene todas las conexiones y aloja los módulos de amplificación y DSP, es fácilmente accesible y se aloja por separado de los drivers, evitando el calor y las vibraciones excesivos, lo que brinda una mayor eficiencia y confiabilidad.

Reja

Robusta rejilla frontal de alta resistencia con un filtro textil antipolvo para proteger los altavoces.

Asas

Dos asas están ubicadas a cada lado de la GXR-LA210A para facilitar el transporte, posicionamiento y carga de los recintos.

Rigging

Los puntos de vuelo incorporados están ubicados a cada lado del recinto, para unir los recintos. El panel trasero integra el hardware de vuelo para desplegar ángulos, desde 0° a 10° con incrementos de 1° para crear la curva deseada.

Transporte

El recinto es fácil de transportar gracias a su plataforma especial y también está disponible una funda protectora de nylon para proteger el recinto y mantenerlo limpio durante el recorrido.

Accesorios para GXR-LA210A (Legacy)

SV-GXR

Soporte de volado y apilado en suelo para GXR-LA210A/GXR-D15A

GXR-GSKIT

Soporte de apilado en el suelo para apilar el GXR-LA210A directamente o conjuntamente con el GXR-D18S

ST-SV GXR/M20

Kit para conectar el bastidor volante GXR-LA210A y la placa M20

PE-SV

4 x estabilizadores de suelo para SV-GXR-LA210A

CA-GXRLA210

Carro de transporte para GXR-LA210A

FD-GXRLA210NL

Protector de lluvia para panel trasero de GXR-LA210A

FD-GXRLA210

Funda protectora de nylon para 4 recintos GXR-LA210A

FC-GXRLA210

Flight case para GXR-LA210A

Configuración DSP

Configuración del panel DSP

En la parte posterior del recinto encontrarás el área de control digital. Con el pequeño joystick que se encuentra debajo de la pantalla podrás configurar las opciones de ajuste básicas del DSP interno.

Mueve el joystick para seleccionar los iconos a la izquierda de la pantalla. Puedes entrar a cada una de las siguientes funciones: Pantalla principal, ajustes, carpeta, configuración e información. Recuerda que debes aplicar la configuración deseada en cada recinto y que la pantalla necesita electricidad para funcionar.

La pantalla se apagará automáticamente si no se hace ningún cambio o movimiento después de unos segundos para evitar el uso de luz en situaciones en las que no se requiera. Para reactivar la pantalla simplemente presiona el joystick.

Las pantallas que mostramos a continuación son un ejemplo y pueden variar ligeramente entre modelos.

PANTALLA PRINCIPAL

En la pantalla principal verás la entrada (input) y la salida (output) del recinto:

• Input: Puedes ver un vúmetro con el nivel de entrada y señal clip.

• Output: Se encuentra un vúmetro con el nivel de salida (0 dBu es el nivel máximo del amplificador). Puedes comprobar el compresor y controlar la actividad dinámica.

AJUSTES

Este panel permite cambiar la ganancia, la polaridad, poner el mute y cambiar el delay para las entradas.

Además, tiene la posibilidad de poner un high pass al que se le puede cambiar el tipo de filtro, frecuencia y orden.

CARPETA

Esta pantalla muestra el nombre del preset y su descripción. Usando el joystick puedes cambiar el preset.

CONFIGURACIÓN

Esta pantalla sirve para configurar Ethernet. Puedes elegir automático o manual.

También puedes configurar el protector de pantalla.

Aquí también se encuentra la selección de entrada. Puedes elegir entre analógica o AES3 para el canal 1 o el canal 2.

INFORMACIÓN

La última pantalla muestra información general sobre los componentes del recinto.

Aquí encontrarás el modelo del recinto, su número de serie, las versiones de hardware y firmware del DSP, el modelo del módulo de amplificación con su versión de hardware, y el estado del acelerómetro.
