LAIA- 218S

Nuevo subwoofer compacto

El LAIA-218S es un subwoofer autoamplificado, diseñado para complementar los sistemas Line Array, ofreciendo una solución ideal tanto para aplicaciones en interiores como en exteriores.

Descripción

El LAIA-218S es una caja acústica de alto rendimiento que ofrece una solución ideal para una amplia variedad de aplicaciones, tanto en interiores como en exteriores, complementando perfectamente los sistemas Line Array de su serie.

El LAIA-218S es un subwoofer autoamplificado con un total de 4000 W en clase D, fuente de alimentación conmutada universal y un sistema PFC para una mejor optimización del voltaje y corriente de entrada y un menor consumo. Equipado con un potente DSP de próxima generación de 64 bits/96KHz diseñado y fabricado por Lynx Pro Audio, ofrece los avances más recientes en procesamiento digital. Los convertidores AD/DA de 32 bits/96KHZ más recientes hacen que el sistema sea una de las cajas acústicas más avanzadas e innovadoras del mercado, lo que se traduce en una calidad de sonido superior.

Además, los sistemas de la serie LAIA pueden ser controlados de forma remota utilizando la plataforma de control OCS, lo que brinda al usuario la capacidad de controlar los sistemas sin necesidad de procesadores externos.



Características clave:

→ Autoamplificado en clase D de 4000 W

→ Procesamietno digital integrado

→ Control de temperatura interna

→ Protección electrónica

→ Monitoreo en línea disponible

N

Datos técnicos

Componentes	LF: 2 x 18″, bobina móvil de 4″

Rango de frecuencia	30 Hz – 120 Hz (-10 dB)
Respuesta de frecuencia	35 Hz – 100 Hz (± 3dB)
Max SPL	136 dB / 142 dB Pico
Dispersión	Omnidireccional
Potencia	4000 W en clase D con fuente de alimentación conmutada y PFC, 2 x 2000 W
Procesador DSP	96 KHz / 64 bit doble precisión
Control	Interfaz de control del usuario con pantalla IPS de 2,8 pulgadas y controlador joystick multifunción.
Comunicación	USB (programación DSP) / Puerto Ethernet dual
Entradas	BAL/UNBAL XLR analógico, AES/EBU digital (opcional)
Potencia AC	90 – 264V. 50/60 Hz con PFC
Conexión AC	Conector Neutrik powerCon true1 TOP de 16A con salida en cadena
Acabado	Revestimiento de poliurea, pintura de alta resistencia

Material	Contrachapado de abedul premium de 18 mm
Dimensiones	600 x 1205 x 725 mm (H x W x D)
Peso	98 Kg

Configuración del DSP

Configuración del panel DSP

En la parte posterior del recinto encontrarás el área de control digital. Con el pequeño joystick que se encuentra debajo de la pantalla podrás configurar las opciones de ajuste básicas del DSP interno.

Mueve el joystick para seleccionar los iconos a la izquierda de la pantalla. Puedes entrar a cada una de las siguientes funciones: Pantalla principal, ajustes, carpeta, configuración e información. Recuerda que debes aplicar la configuración deseada en cada recinto y que la pantalla necesita electricidad para funcionar.

La pantalla se apagará automáticamente si no se hace ningún cambio o movimiento después de unos segundos para evitar el uso de luz en situaciones en las que no se requiera. Para reactivar la pantalla simplemente presiona el joystick.

Las pantallas que mostramos a continuación son un ejemplo y pueden variar ligeramente entre modelos.

Panel de configuración:

	PANTALLA PRINCIPAL En la pantalla principal verás la entrada (input) y la salida (output) del recinto: • Input: Puedes ver un vúmetro con el nivel de entrada y señal clip. • Output: Se encuentra un vúmetro con el nivel de salida (0 dBu es el nivel máximo del amplificador). Puedes comprobar el compresor y controlar la actividad dinámica.
	AJUSTES Este panel permite cambiar la ganancia, la polaridad, poner el mute y cambiar el delay para las entradas. Además, tiene la posibilidad de poner un high pass al que se le puede cambiar el tipo de filtro, frecuencia y orden.
	CARPETA Esta pantalla muestra el nombre del preset y su descripción. Usando el joystick puedes cambiar el preset.
	CONFIGURACIÓN Esta pantalla sirve para configurar Ethernet. Puedes elegir automático o manual. También puedes configurar el protector de pantalla. Aquí también se encuentra la selección de entrada. Puedes elegir entre analógica o AES3 para el canal 1 o el canal 2.
	INFORMACIÓN La última pantalla muestra información general sobre los componentes del recinto. Aquí encontrarás el modelo del recinto, su número de serie, las versiones de hardware y firmware del DSP, el modelo del módulo de amplificación con su versión de hardware, y el estado del acelerómetro.

Consulta el siguiente TUTORIAL para entender el funcionamiento:

Configuración del panel DSP

En la parte posterior del recinto encontrarás el área de control digital. Con el pequeño joystick que se encuentra debajo de la pantalla podrás configurar las opciones de ajuste básicas del DSP interno.

Mueve el joystick para seleccionar los iconos a la izquierda de la pantalla. Puedes entrar a cada una de las siguientes funciones: Pantalla principal, ajustes, carpeta, configuración e información. Recuerda que debes aplicar la configuración deseada en cada recinto y que la pantalla necesita electricidad para funcionar.

La pantalla se apagará automáticamente si no se hace ningún cambio o movimiento después de unos segundos para evitar el uso de luz en situaciones en las que no se requiera. Para reactivar la pantalla simplemente presiona el joystick.

Las pantallas que mostramos a continuación son un ejemplo y pueden variar ligeramente entre modelos.

PANTALLA PRINCIPAL

En la pantalla principal verás la entrada (input) y la salida (output) del recinto:

• Input: Puedes ver un vúmetro con el nivel de entrada y señal clip.

• Output: Se encuentra un vúmetro con el nivel de salida (0 dBu es el nivel máximo del amplificador). Puedes comprobar el compresor y controlar la actividad dinámica.

AJUSTES

Este panel permite cambiar la ganancia, la polaridad, poner el mute y cambiar el delay para las entradas.

Además, tiene la posibilidad de poner un high pass al que se le puede cambiar el tipo de filtro, frecuencia y orden.

CARPETA:

Esta pantalla muestra el nombre del preset y su descripción.

Usando el joystick puedes cambiar el preset.

CONFIGURACIÓN:

Esta pantalla sirve para configurar Ethernet. Puedes elegir automático o manual.

También puedes configurar el protector de pantalla.

Aquí también se encuentra la selección de entrada. Puedes elegir entre analógica o AES3 para el canal 1 o el canal 2.

INFORMACIÓN:

La última pantalla muestra información general sobre los componentes del recinto.

Aquí encontrarás el modelo del recinto, su número de serie, las versiones de hardware y firmware del DSP, el modelo del módulo de amplificación con su versión de hardware, y el estado del acelerómetro.

Consulta el siguiente TUTORIAL para entender el funcionamiento:

Otras características

Hardware para LAIA- 218S

	Caja LAIA-218S está construido con contrachapado de abedul premium de 11 capas (18 mm de grosor) y terminado con un revestimiento de poliurea.
	Diseño interno La estructura interna del LAIA-218S está fuertemente reforzada para una mayor durabilidad y todas las partes están ensambladas en insertos metálicos con tornillos métricos.
	Reja El LAIA-218 cuenta con una parrilla frontal de alta resistencia con recubrimiento en polvo y una tela acústica especial en la parte trasera para proteger los transductores contra el polvo y la suciedad.
	Transporte El LAIA-218S es fácil de transportar gracias a su estuche de vuelo dedicado, donde puede guardarse en posición de reposo.

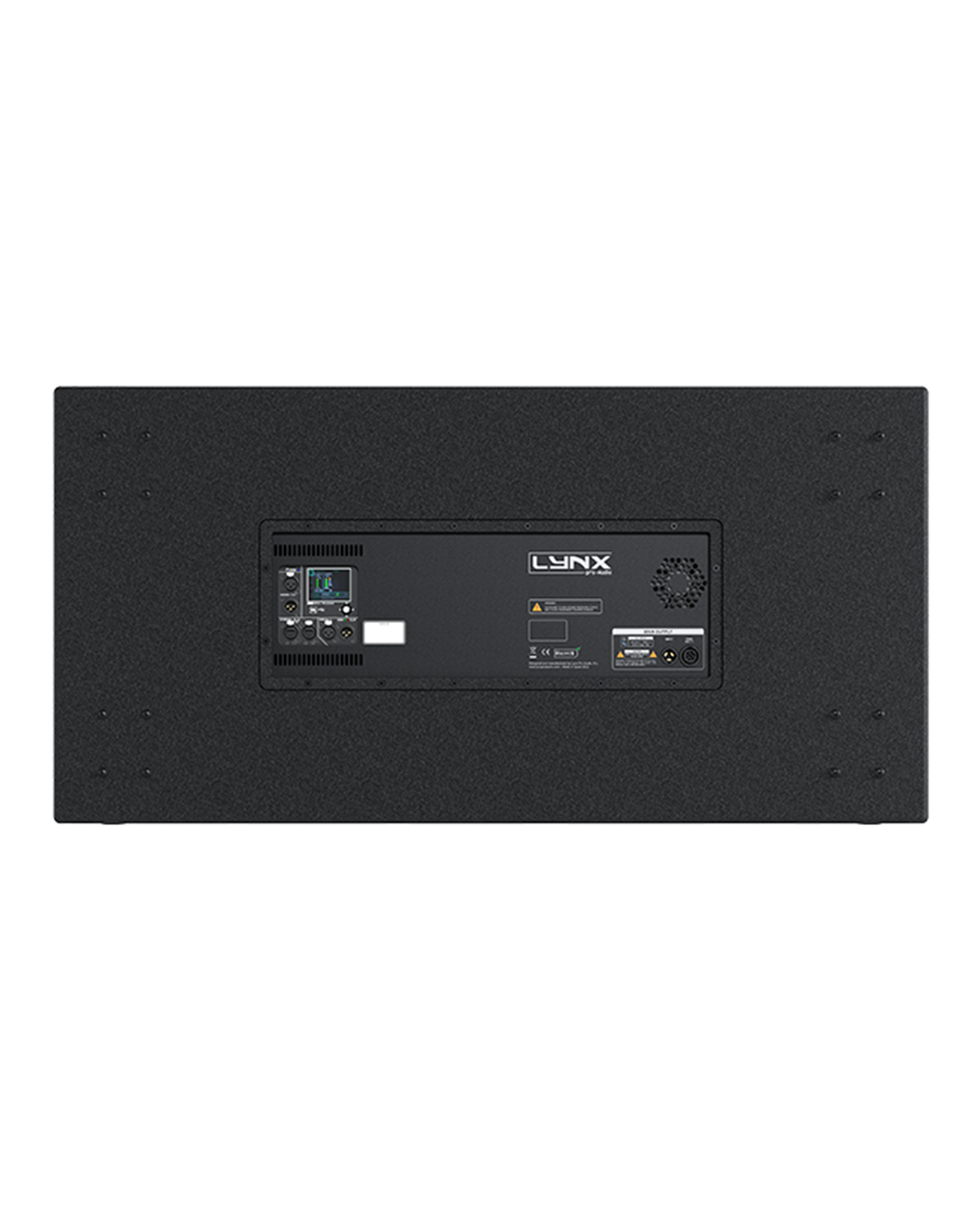

Detalle del panel trasero

Clic para expandir

Accesorios para LAIA-218S

	SV-LAIA28 Soporte de volado para 16 LAIA-28 o 10 LAIA-218S. Máx. 1000 kg. Para volar o apilar.
	ST-SVCLS/M20 Kit para conectar el soporte de volado SV-LAIA28 y la placa M20.
	CA-LAIA218S Carro de transporte para LAIA-218S.
	FD-LAIA218S Funda de nylon para LAIA-218S FD-2LAIA218S Funda de nylon para 2 LAIA-218S FD-3LAIA218S Funda de nylon para 3 LAIA-218S
	FD-LAIA218SNL Protector de lluvia para LAIA218S
	GR-18WKIT Cuatro ruedas y bases para el transporte del LAIA-218S.
