CLS-212

El CLS-212 es un elemento de line array coaxial simétrico de 3 vías, autoamplificado y con DSP integrado, extremadamente compacto y potente. Incorpora una amplificación de 6000 W Clase D con PFC y está diseñado para aplicaciones de touring de tamaño medio e instalaciones fijas, ofreciendo una extraordinaria relación entre tamaño y potencia.

El sistema incorpora dos altavoces personalizados de 12” de baja distorsión para las bajas frecuencias, equipados con bobina móvil de cobre DUO de 4”, circuito magnético de neodimio optimizado mediante FEA, sistema exclusivo de refrigeración Malt Cross, anillo de desmodulación de aluminio y cono impermeable tratado por ambas caras. Esta configuración permite obtener un elevado rendimiento y una excelente capacidad de manejo de potencia.

Para las frecuencias medias y altas, el CLS-212 dispone de dos exclusivos drivers coaxiales de onda plana de 6,5” con doble diafragma. Su bobina móvil utiliza hilo de aluminio revestido de cobre, bobinado en el interior y exterior de un soporte de Kapton, favoreciendo la disipación térmica, aumentando el rendimiento acústico y la fiabilidad y minimizando la compresión de potencia. El diafragma anular de medios, de mayor tamaño, ofrece una respuesta lineal y suave entre 500 Hz y 6,3 kHz, mientras que el diafragma anular de altas frecuencias, extremadamente ligero, trabaja entre 6,3 y 22 kHz proporcionando una excelente respuesta transitoria y una elevada eficiencia.

La combinación de dos subsistemas en un único elemento permite que cada transductor trabaje en un rango de frecuencias más reducido, aumentando la capacidad de manejo de potencia, el rango dinámico y reduciendo al mínimo la distorsión. El diseño proporciona además un excelente acoplamiento acústico entre las unidades, una extraordinaria coherencia de fase y una alineación temporal precisa, evitando los problemas de interferencia entre múltiples fuentes. La sección de medios se extiende hasta 500 Hz y el sistema ofrece una cobertura horizontal constante de 100°.

El CLS-212 integra un amplificador de 6000 W de dos canales en Clase D con PFC, diseñado para ofrecer una elevada eficiencia, máximo rendimiento y un consumo reducido. El sistema incorpora protección térmica, contra cortocircuitos y sobrecargas. El procesamiento digital interno utiliza un DSP de 64 bits y 96 kHz con filtros FIR de fase lineal, junto con conversores AD/DA de 32 bits y 96 kHz. Los filtros FIR permiten obtener una respuesta en fase lineal y una respuesta en frecuencia precisa.

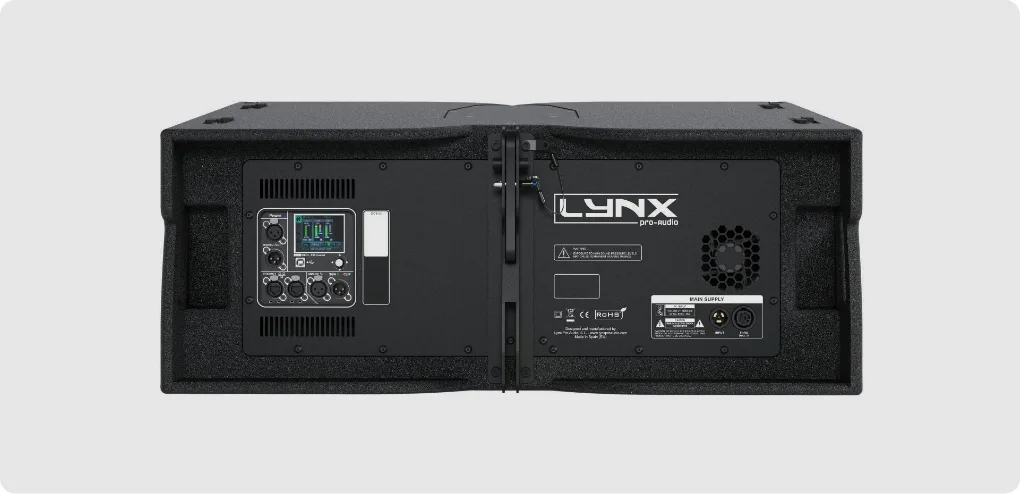

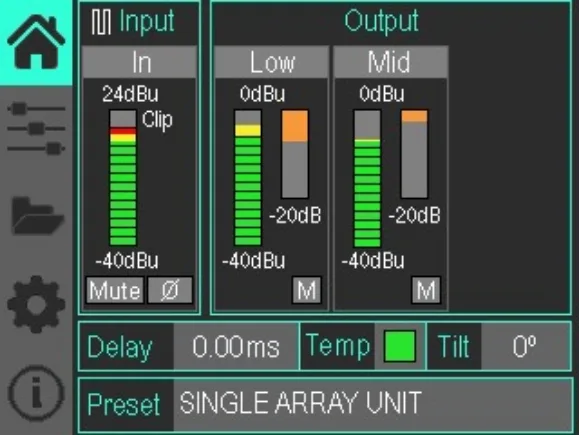

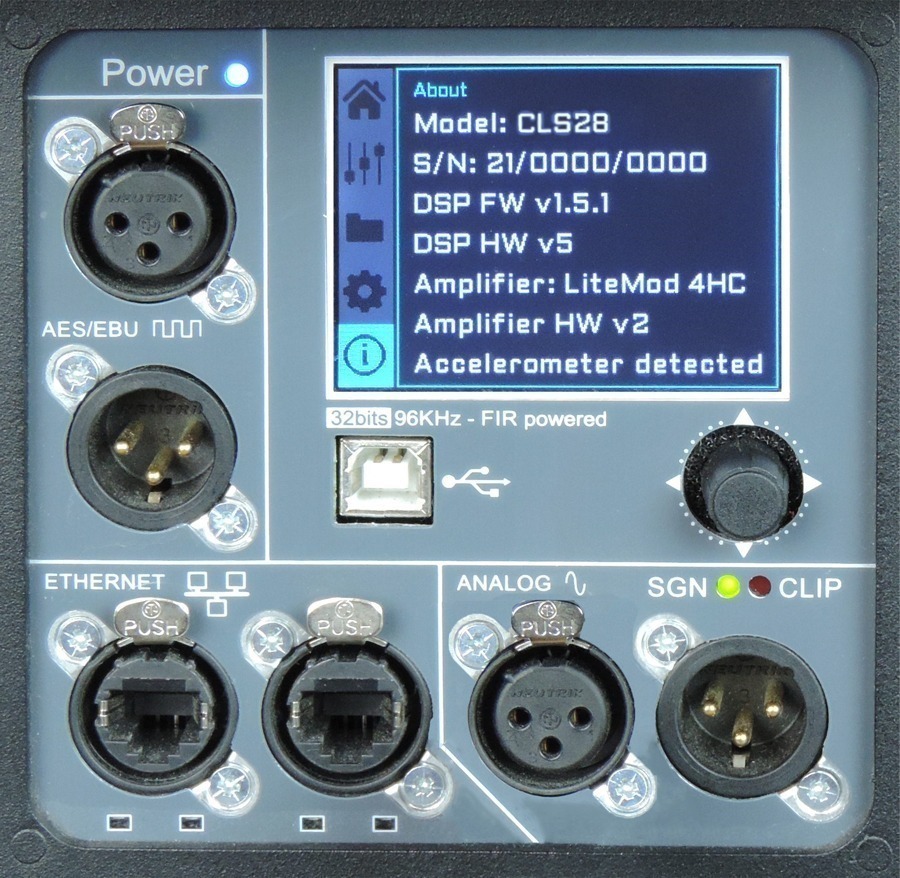

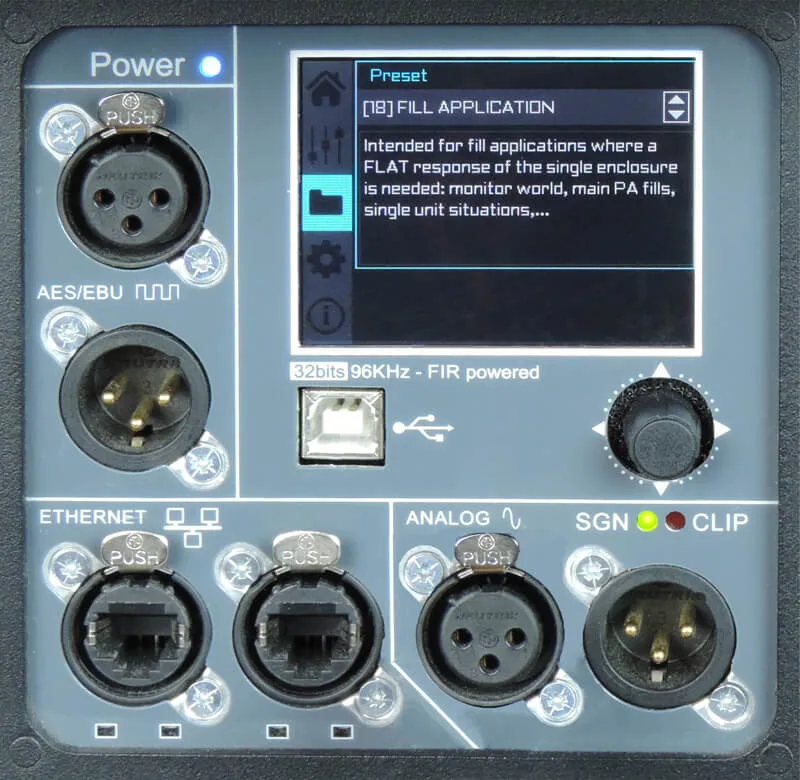

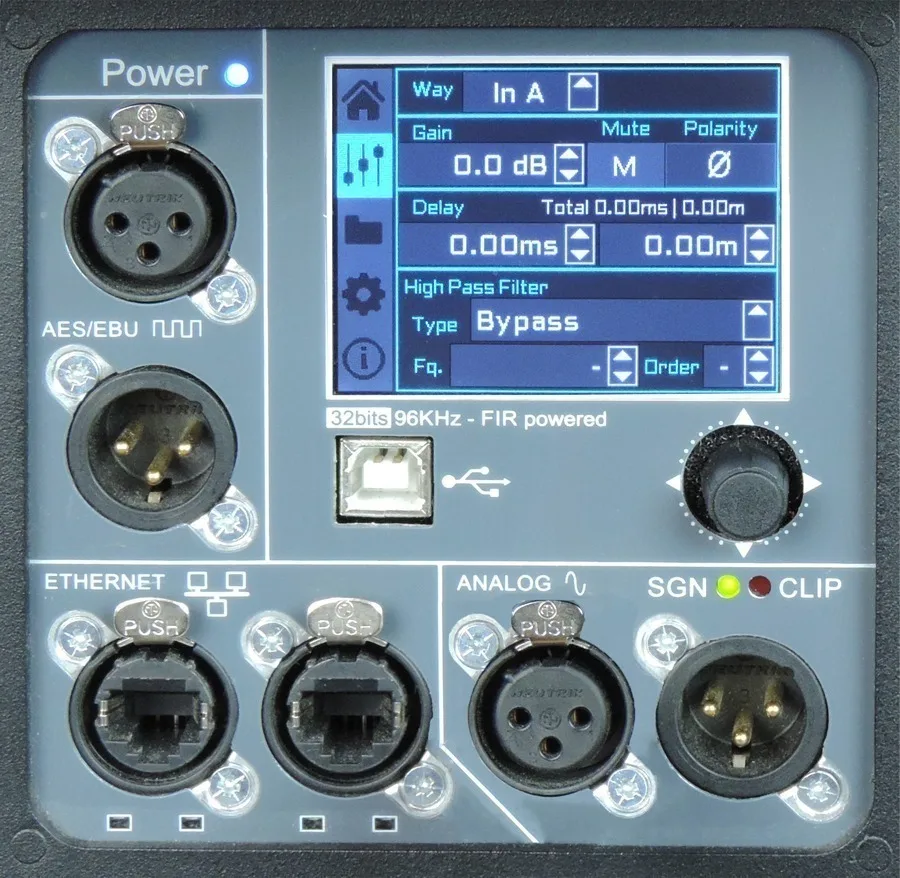

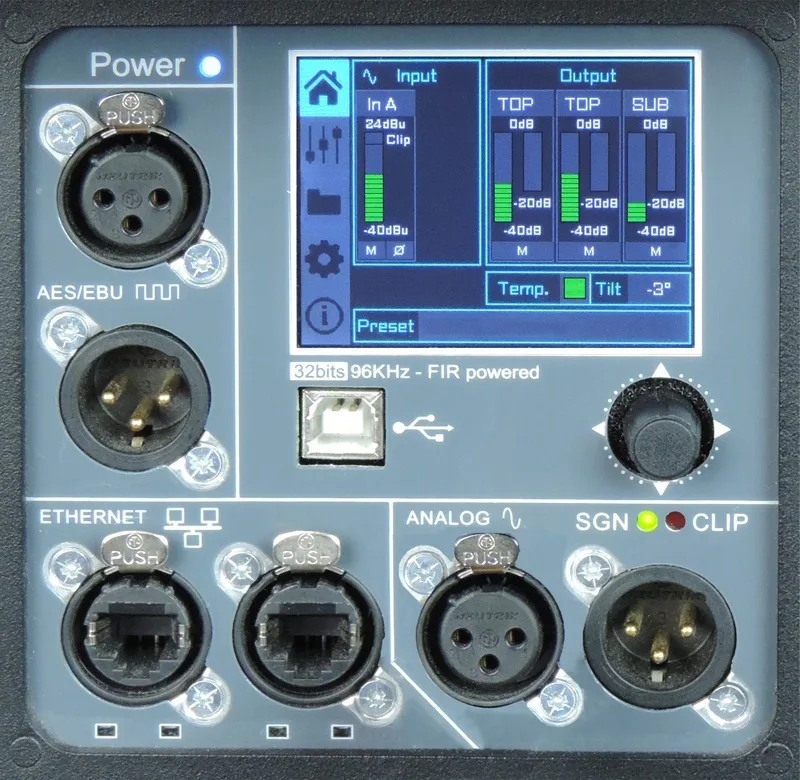

En la parte posterior se encuentra una pantalla IPS de 2,8” con joystick multifunción que permite controlar los presets del recinto, la ganancia, el delay y la ecualización de entrada. El sistema dispone de dos puertos Ethernet para control mediante OCS, alineación, monitorización y procesamiento, y es compatible con el software de predicción 3D Rainbow.

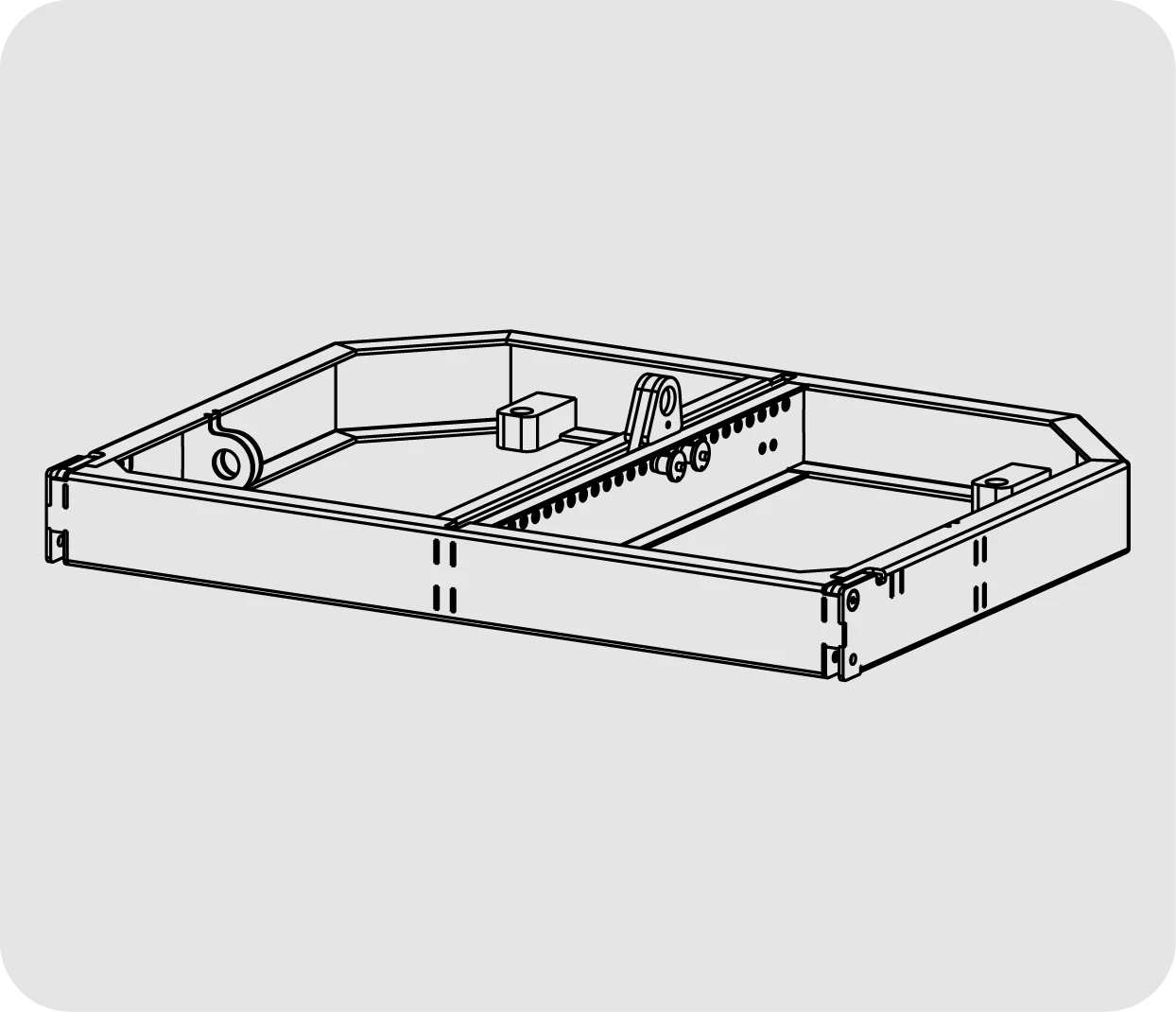

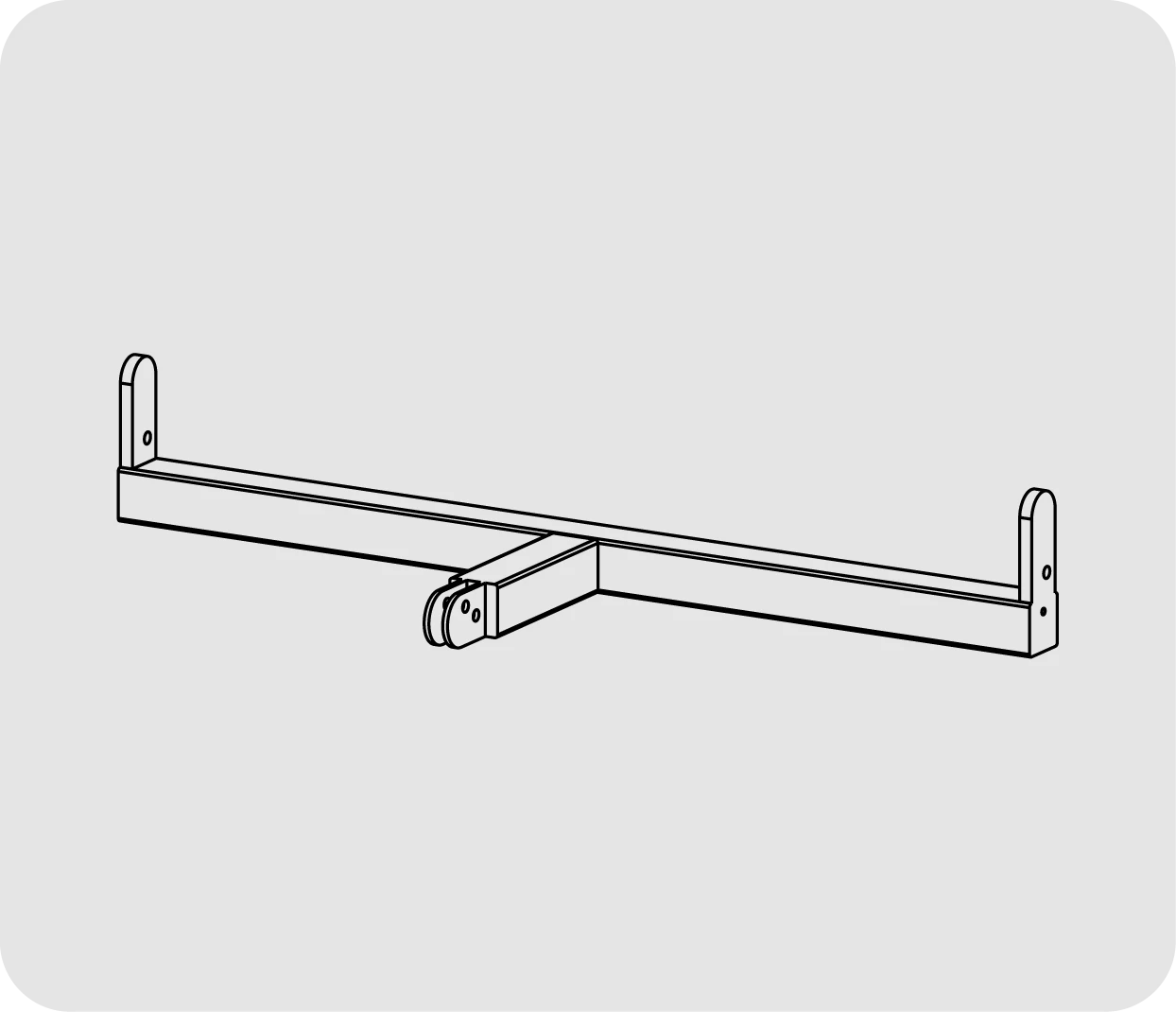

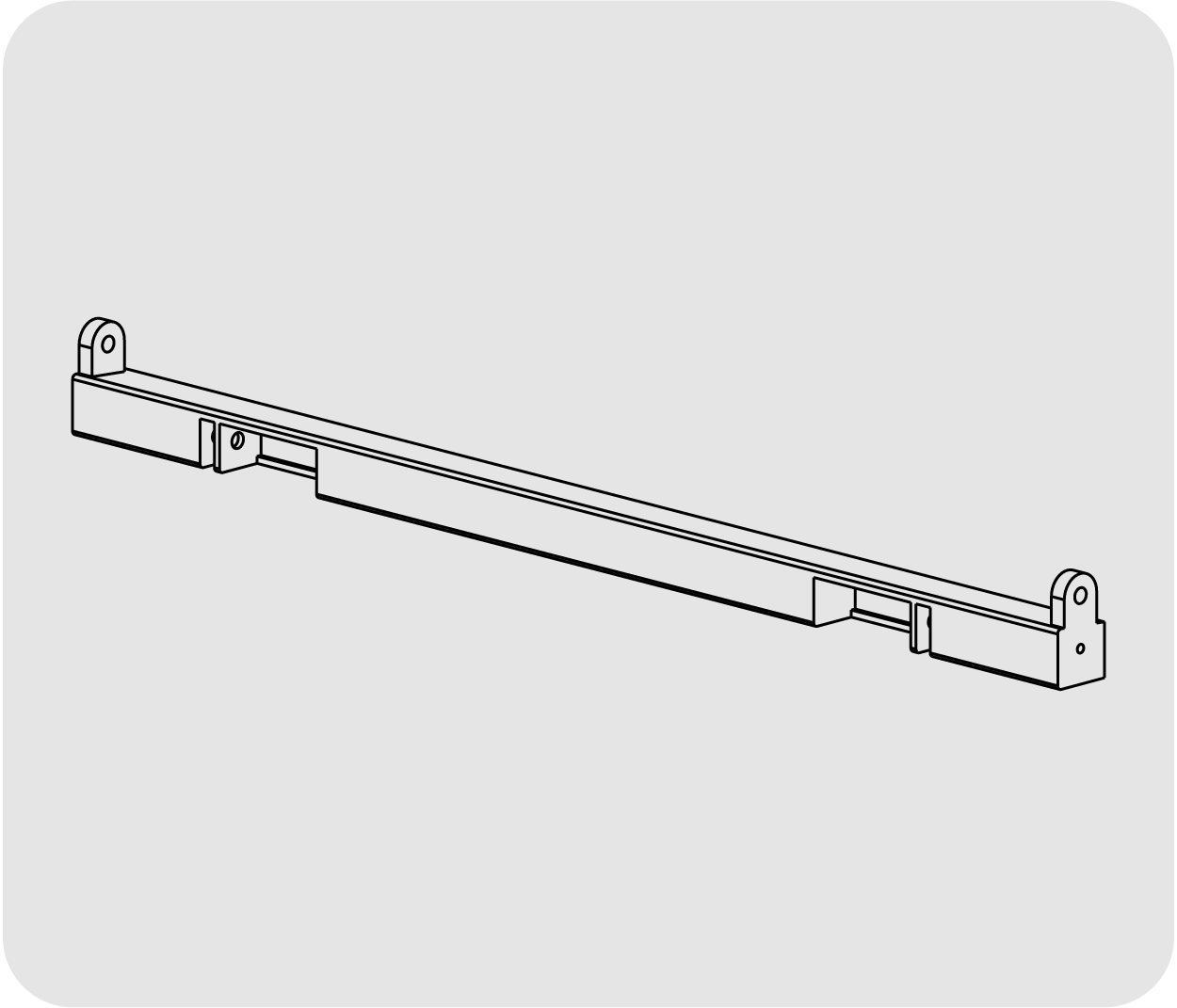

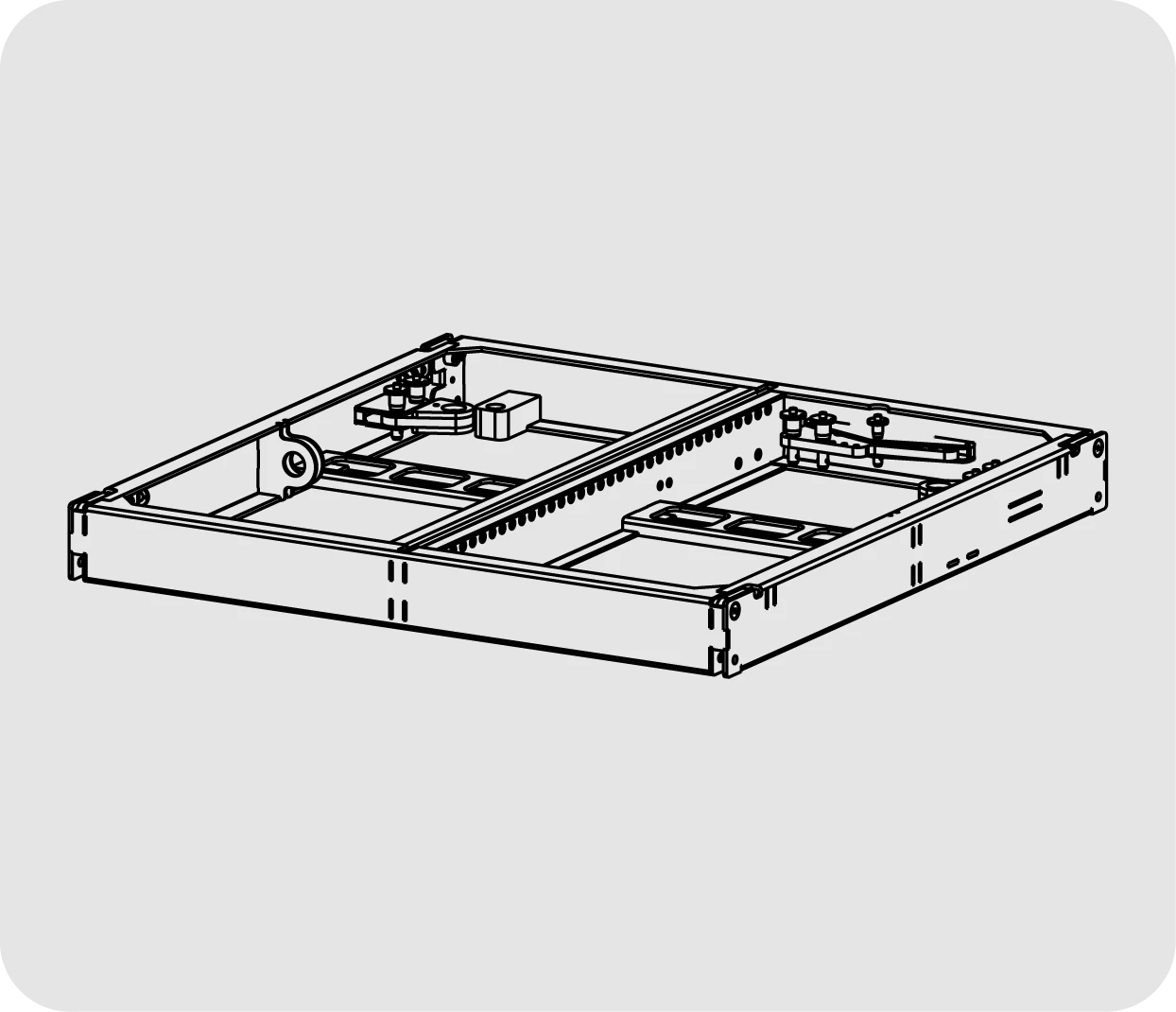

El recinto está fabricado en contrachapado de abedul de calidad premium de 15 mm y acabado con recubrimiento de poliurea. Su sistema de rigging de tres puntos incorpora dos placas delanteras de elevación automática y un punto central/trasero, permitiendo configurar arrays de hasta 16 unidades CLS-212 suspendidas. El sistema también permite realizar el montaje y ajuste de los ángulos con los elementos de rigging retraídos, facilitando la preparación del sistema.

El CLS-212 ofrece un rango de frecuencia de 60 Hz a 22 kHz, una cobertura horizontal de 100° y una cobertura vertical de 10° por elemento. Alcanza un nivel máximo de presión sonora de 142 dB y 148 dB de pico. La sección de bajas frecuencias está formada por dos transductores de 12” con bobina DUO de 4” y una potencia AES de 1400 W cada uno, mientras que la sección de medios/agudos incorpora dos drivers coaxiales de 6,5”, con una bobina de 3,5” de 150 W AES para medios y una bobina de 1,5” de 80 W AES para altas frecuencias.

El sistema dispone de una fuente de alimentación conmutada y PFC, amplificación de 3000 W para bajas frecuencias y 3000 W para medios/agudos. El procesamiento interno corresponde al Lynx Processor DSPB-FL, con DSP de doble precisión de 64 bits a 96 kHz y filtros FIR de fase lineal. El crossover digital FIR está situado en 500 Hz y dispone de un crossover pasivo a 6,3 kHz.

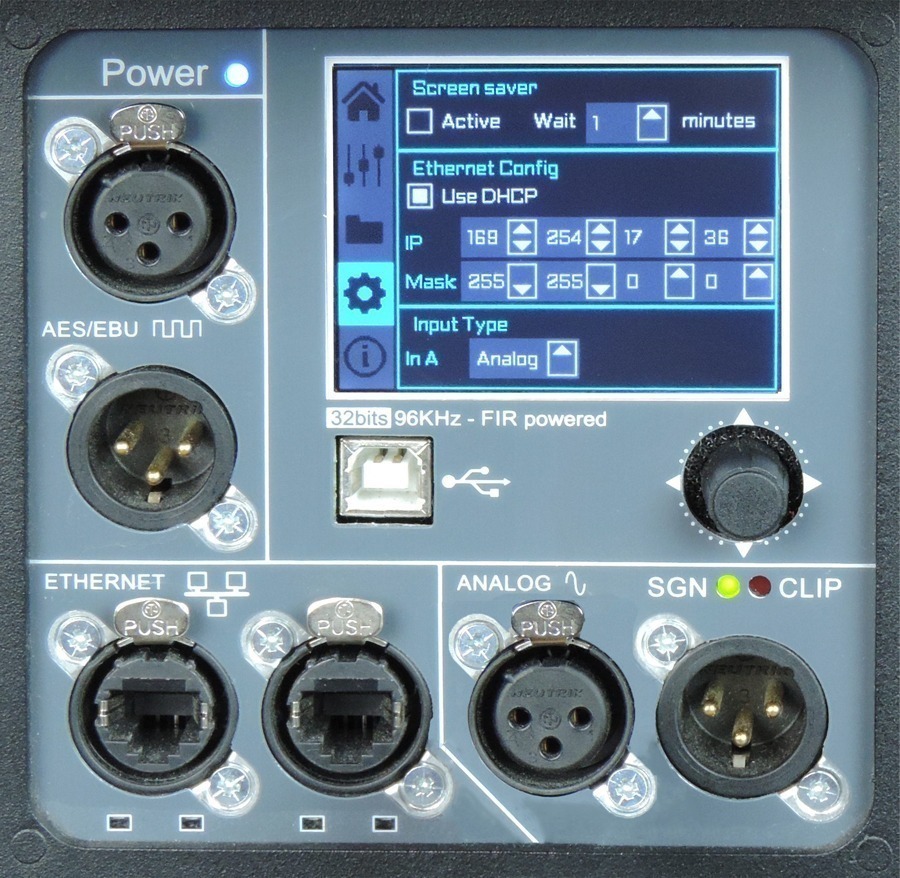

El control del sistema se realiza mediante la pantalla IPS de 2,8” y el joystick multifunción. Incluye programación del DSP mediante USB, dos conexiones Ethernet para OCS, entrada analógica XLR y entrada digital AES3. La alimentación nominal es de 100-240 V AC a 50-60 Hz, con un rango operativo de 85-264 V AC, mediante conectores Neutrik powerCON TRUE1 TOP de 16 A con salida de enlace.

Adaptado para:

• Touring e instalaciones fijas
• Estadios deportivos
• Lugares de culto
• Instalación en bares y discotecas
• Teatros
• Salas de concierto y auditorios
