CPS- 14P (64 / 96)

Fuente puntual coaxial bi-amplificada

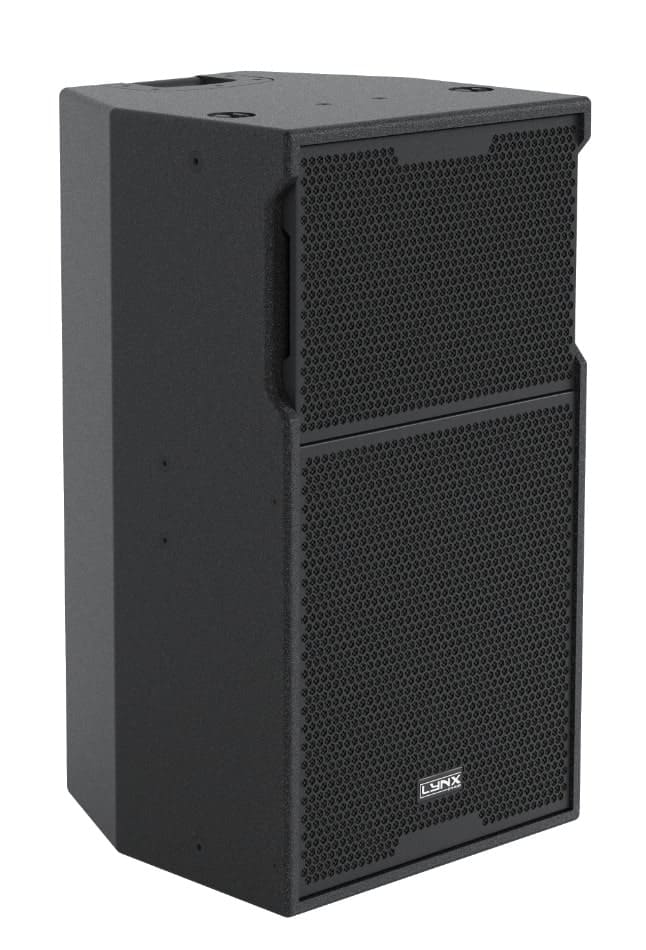

El CPS-14P es un recinto coaxial de fuente puntual de 3 vías biamplificado, extremadamente potente y compacto. Incorpora un transductor de neodimio de 14” de alta potencia y un motor coaxial ultraligero de doble diafragma con salida de 1,4”.

Disponible en dos modelos con difusor rotable según la cobertura: CPS-14P/64 (60°H × 40°V) y CPS-14P/96 (90°H × 60°V).

El CPS-14P es un sistema pasivo de fuente puntual de tres vías con biamplificación, de altas prestaciones y formato compacto, diseñado para aplicaciones de sonorización en gira e instalaciones fijas de tamaño mediano.

Para las bajas frecuencias, incorpora un altavoz de 14” con imán de neodimio y bobina de 4” DUO de doble capa. Su diseño incluye tecnología de refrigeración Malt Cross, circuito magnético optimizado mediante análisis por elementos finitos (FEA), anillo demodulador de aluminio y cono tratado para resistir la humedad.

Las frecuencias medias y altas se reproducen mediante un motor de compresión coaxial de doble diafragma con salida de 1,4”, con bobinas de 3” para medios y 2” para agudos. Las bobinas utilizan hilo de aluminio revestido de cobre, bobinado por el interior y el exterior del soporte de Kapton para favorecer la disipación térmica y reducir la compresión de potencia.

El diafragma anular de medios trabaja entre 300 Hz y 7 kHz, mientras que el diafragma de agudos cubre de 4 kHz a 22 kHz. Estos rangos corresponden al funcionamiento de los componentes; los puntos de cruce especificados para el sistema son de 600 Hz y 4.500 Hz.

Su configuración coaxial favorece la coherencia de fase y la alineación temporal entre medios y agudos. Está disponible con bocina giratoria de 60° × 40° o 90° × 60°, según el modelo.

El recinto está fabricado en contrachapado de abedul de primera calidad de 15 mm, con un revestimiento de poliurea que mejora su durabilidad y resistencia frente a las condiciones ambientales.

Adaptado para:

  • Eventos al aire libre
  • Estadios medianos
  • Lugares de culto
  • Auditorios
  • Teatros
  • Clubs y discotecas
  • Sistema: Fuente puntual de tres vías con biamplificación y elevada relación potencia-tamaño.
  • Transductores: Altavoz de bajas frecuencias de 14” con imán de neodimio y motor de compresión coaxial de doble diafragma para medios y agudos, con salida de 1,4”.
  • Cobertura: Bocina giratoria con dos opciones: 60° × 40° (CPS-14P/64) o 90° × 60° (CPS-14P/96).
  • Construcción: Recinto de contrachapado de abedul de primera calidad de 15 mm, con diseño ergonómico y acabado en poliurea.
Componentes
  • LF: 1 x 14” (bobina de 4”), imán de neodimio
    MF/HF: 1 x transductor coaxial de doble diafragma con salida de 1,4”
  • MF: bobina de 3″ (76mm), 90W (AES).
  • HF: bobina de 2″ (51 mm), 50W (AES)
Rango de frecuencia

55 Hz – 22 KHz (-6dB)

Cobertura

60ºH x 40ºV / 90º H x 60º V rotable

SPL máximo*

LF: 130 dB / 136 dB pico

MF/HF: 132 dB / 138 dB pico

Sensibilidad

LF: 100 dB
MF/HF: 113 dB

Impedancia

LF: 8 Ω
MF/HF: 16 Ω

Divisor de frecuencia

Mid/high: 4500 Hz
Low/mid: 600 Hz

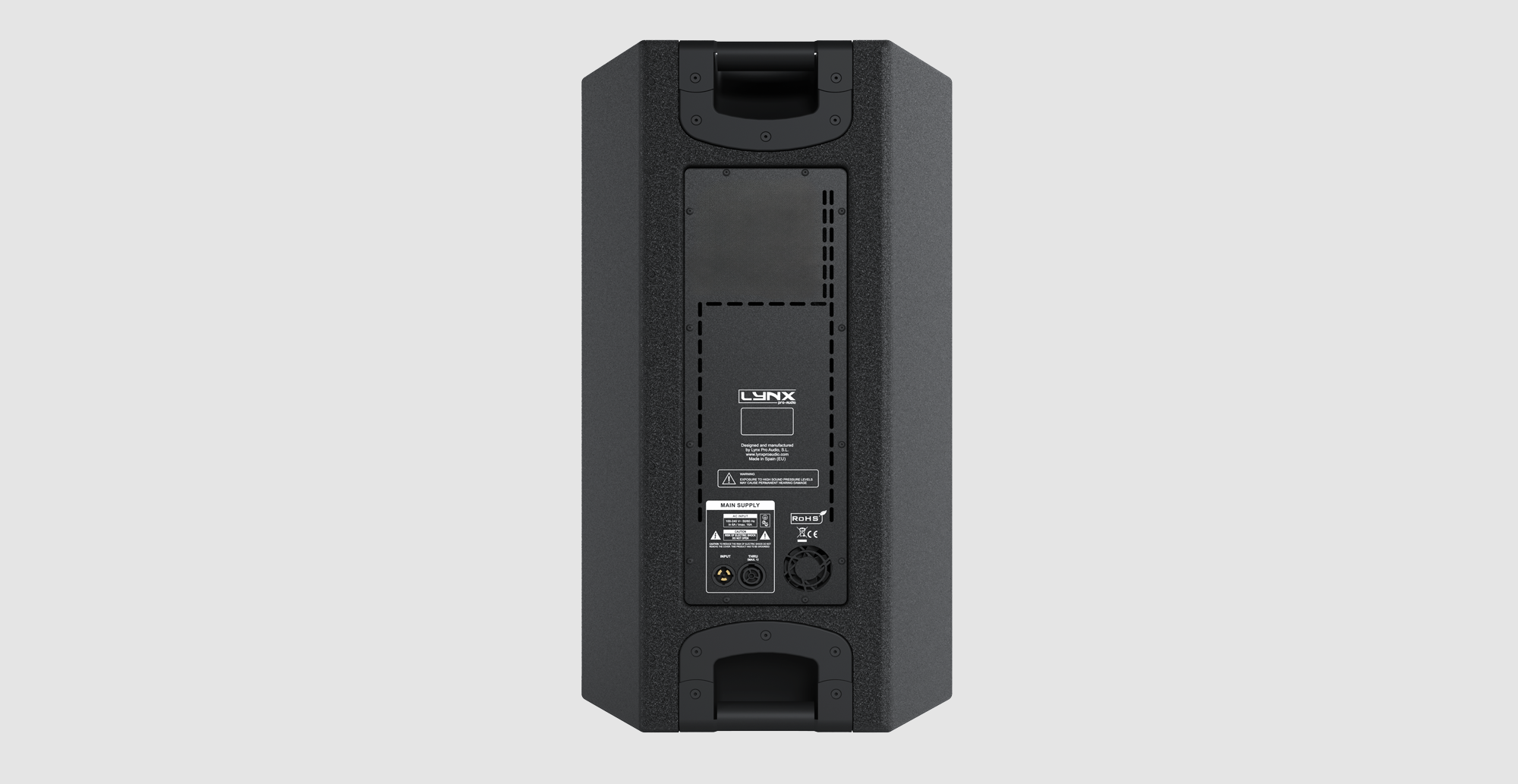

Conectores

NL4MP +1/-1 Low, +2/-2 Mid/high

Acabado

Recubrimiento de poliurea

Material

15 mm contrachapado marino de abedul

Dimensiones

755 x 415 x 430 mm (Al x An x P)

Peso

31 Kg (68.3 lbs)

Otras características

Hardware para CPS- 14P (64 / 96)

Recinto

El recinto CPS-14P está fabricado con contrachapado marino de abedul de 11 capas (15 mm de espesor). Acabado con recubrimiento de poliurea.

Diseño interno

La estructura interna del recinto está reforzada para alargar su longevidad y todas las piezas están ensambladas en insertos de metal con tornillos métricos.

Reja

El recinto CPS-14P cuenta con dos robustas rejillas frontales de alta resistencia con un filtro textil antipolvo para proteger los altavoces. La reja del motor de medios utiliza un sistema magnético de sujección que se puede extraer para tener un fácil acceso al difusor y rotarlo.

Asas

Cuenta con dos asas ergonómicas, una en la parte superior y otra en la inferior. Estas asas tienen un firme agarre interno, que facilita el transporte, posicionamiento y carga de los recintos.

AGR-10

Argolla M10 para CPS-14P.

SC-FC1

Argolla de volado para CPS-14P.

UBR-HCPS14

Soporte en U horizontal CPS-14P.

UBR-VCPS14

Soporte en U vertical para CPS-14P.

FD-CPS14

Funda de nylon para CPS-14P.

DI-1464C

Difusor rotable para CPS-14P/64.

DI-1496C

Difusor rotable para CPS-14P/96.
